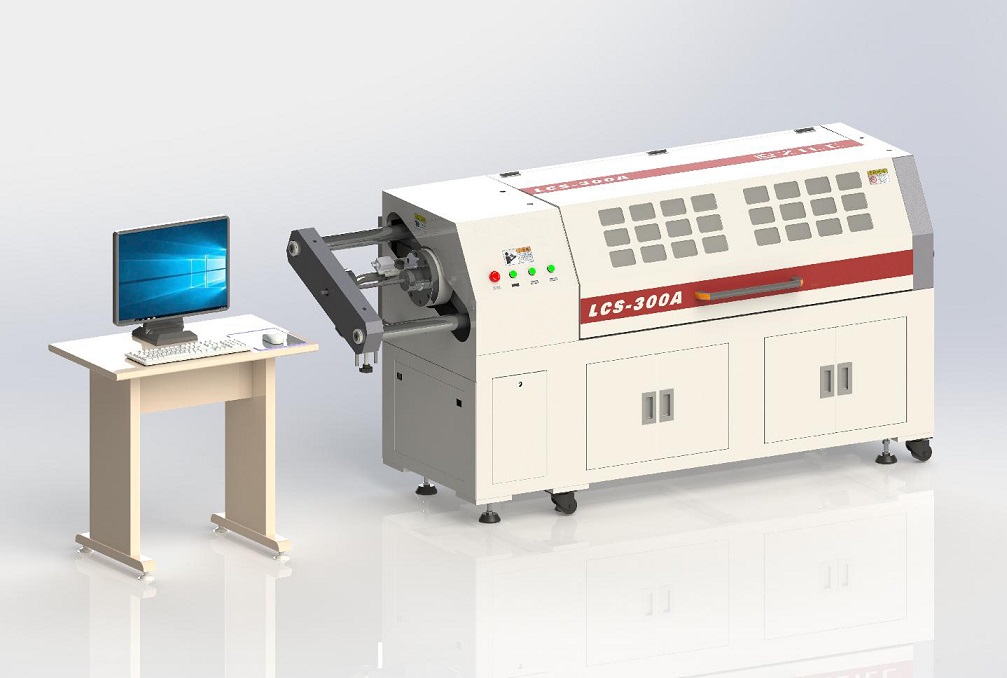

一、 規格：300kN、500kN
二、 用途：該試驗機主要適用于金屬材料（如鋼絞線、PC鋼棒和鋼絲）室溫下拉伸應力松弛力學性能檢測。
三、 適用標準：滿足《GB/T 10120-2013金屬應力松弛試驗方法》及《ASTM E328-2008材料和結構應力松弛試驗方法》
四、 功能特點：
1. 臥式四立柱、高剛性、高穩定性、無振動沖擊、流線型載荷機架，機架尺寸可定制。
2. 系統采用進口伺服電機作為動力源，具有力閉環和位移閉環控制功能；
3. 試驗進行中如出現特殊事件（如停電、電腦卡死等），伺服電機制動系統啟動，保證保持目標值不變；軟件自動保存數據，事件解除后可繼續試驗。
4. 具有位移保持和變形保持兩種試驗方式，變形傳感器采用高精度的光柵位移傳感器，精度高，穩定性好；
5. 系統最多可采集三路溫度傳感器的溫度值，并在測控軟件上實時顯示和記錄；
6. 過程再現和數據再分析、曲線放大、比較、遍歷、多曲線疊加；曲線可自由放大和縮??；滿度自調；
7. 試驗過程中實時顯示剩余試驗力或松弛率與時間的關系曲線。
8. 內置以太網接口；方便的手持控制器，即停即行功能；操作靈活、隨意切換
9. 能自動求取試件的應力松弛性能 (如應力松弛率)并打印出完整的試驗報告。
10. 中國標準數據推算：試驗周期≥120h，推算1000小時的應力松弛性能，推算方式有雙對數和單對數選項，推算數據有全部數據和特征時間點對應數據選項；試驗時間可根據要求不同自行設置
11. 實時繪制剩余試驗力-溫度，力-松弛率，力-位移變形等曲線。
12. 多重保護功能：試驗力過載保護；過流、過壓保護；試樣破斷時安全保護；試驗結束自動保護等；
13. 網絡數據庫管理，可與多家聯網公司直聯
五、 主要技術參數：
|
型號規格
|
LCS-300
|
LCS -500
|
|
zui大試驗力
|
300kN
|
500kN
|
|
精度等級
|
1級
|
1級
|
|
試驗力測量范圍
|
(2%-100%)FS
|
(2%-100%)FS
|
|
試驗力分辨率
|
zui大力的1/300000，全程不分檔
|
zui大力的1/300000，全程不分檔
|
|
30分鐘負荷傳感器蠕變
|
≤ 0.02%
|
≤ 0.02%
|
|
位移測量精度
|
優于示值的±0.5％
|
優于示值的±0.5％
|
|
變形測量精度
|
0.001mm
|
0.001mm
|
|
溫度傳感器分辨率
|
0.1℃
|
0.1℃
|
|
溫度傳感器精度
|
±0.3℃
|
±0.3℃
|
|
鋼絞線松弛變形標距
|
≥1200mm
|
≥1400mm
|
|
力控制速率范圍
|
(0.002%-2.5%)FS
|
(0.002%-2.5%)FS
|
|
應變控制精度
|
優于±5×10^-6mm/mm
|
優于±5×10^-6mm/mm
|
|
位移控制速率范圍
|
(0.05-20)mm/min
|
(0.05-20)mm/min
|
|
拉伸行程
|
200mm
|
200mm
|
|
松弛試驗有效測試空間
|
≥2300mm
|
≥2400mm
|
|
電源電壓
|
三相交流380V±10% 50Hz
|
三相交流380V±10% 50Hz
|
|
電源功率
|
2.0kW
|
2.5kW
|
|
試驗機尺寸
|
3800mm×700mm×1150mm
|
3800mm×800mm×1200mm
|
|
試驗機重量
|
1800kg
|
約2000kg
|
六、 主要配置清單：
|
名稱
|
內容
|
數量
|
|
載荷機架
|
臥式四立柱、高剛性、高穩定性、無振動沖擊、帶反向標定裝置
|
一套
|
|
驅動系統
|
交流伺服電機及伺服器（自帶數字式位移傳感器）、制動剎車功能
|
一套
|
|
測控系統
|
EDC-3100數字閉環、多通道、多功能、易操控
|
一套
|
|
測控軟件
|
TestMaster5.0
|
一套
|
|
測力傳感器
|
高精度輪輻傳感器
|
一套
|
|
變形測量儀
|
2個光柵千分表、測量裝置
|
一套
|
|
溫度傳感器
|
|
三個
|
|
鋼絞線松弛夾具
|
|
一套
|
|
計算機
|
|
一臺
|
|
