用于測量各種勻質板狀絕熱保溫材料及非良導熱材料的導熱系數。測定儀采用微機自動控制系統，具有實驗過程自動控制、自動完成數據采集和生成報表等優點，智能化程度高。是目前國內開展此類檢測項目的理想選擇。
用于測量各種勻質板狀絕熱保溫材料及非良導熱材料的導熱系數。
在穩態條件下，防護熱板裝置的中心計量區域內，在具有平行表面的均勻板狀試件中，建立類似于以兩個平行勻溫平板為界的無限大平板中存在的一維恒定熱流。
GB/T10295-2008《絕熱材料穩態熱阻及有關特性的測定熱流計法》
JGT 438-2014 《建筑用真空絕熱板》
技術參數：
-

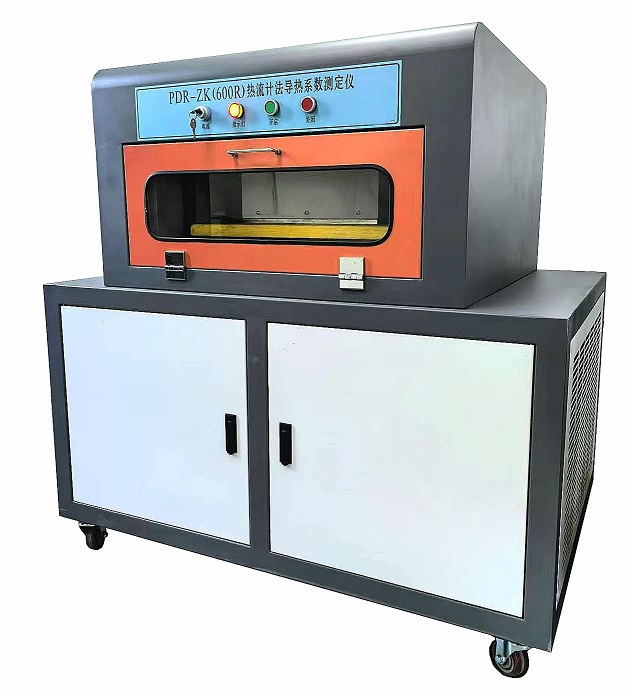

型號：PDR-ZK（600R）
-
外型尺寸(長x寬x高)：
主機：1200x850x1200(mm)，另需電腦桌一張放置電腦
200x300(mm)- 600x600試件厚度： ≤60(mm)
采用單試件熱流計法(GB10295-2008),試件水平放置，由微機自動控制系統、計量加熱單元、冷板單元、防護單元、外防護單元、測量系統、壓緊系統、制冷機構等組成。
1、微機自動控制系統：
計算機輸出信號經I/O和D/A轉換控制相應執行元件，實現控溫、計算、溫度采集、打印測試報告、顯示過程曲線等功能。人機對話窗口顯示各面溫度值，并具備自診斷功能。
2、計量加熱單元：
采用鋁板板作為加熱面板，因其具有高導熱性能，使加熱板面溫度更均勻、熱慣性小，這樣使測量結果更精確。
3、冷板單元：
采用恒溫水箱控制冷板的溫度，冷板溫度可設定，微機自動控制。
4、防護單元：
采用與計量加熱單元相同的面板材料，精確控制防護的溫度，降低側向溫度損失。
5、外防護單元：
采用保溫材料，使實驗環境條件更穩定，有利于提高測試精度。
6、測量系統：
采用穩定性更高的美國達拉斯18B20數字式溫度傳感器和高精度熱流傳感器，使數據采集結果更準確。
7、壓緊系統：
采用氣動技術，利用氣缸自動壓緊試件，無需人工調整壓緊力，使試件裝夾十分方便。
8、制冷機構：
能夠?qū)崿F(xiàn)迅速降低冷板溫度和試件測定平均溫度低于室溫的檢測，使檢測范圍更大且不受環境溫度影響。
|
