一、概述

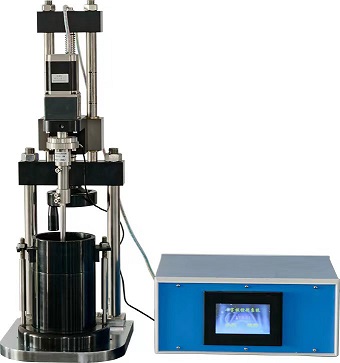

旋轉十字板剪切儀，是一種用來測定軟土或靈敏性粘土的不排水強度(Cu)的室內土工試 驗儀器，它不僅測量取于不同深度處的原狀土的不排水強度，而且可以在不同的固結壓力作 用下進行試驗，以及測定土的靈敏度。
符合標準：
DB31/T 978-2016《同步注漿用干混砂漿應用技術規范》附錄C 抗剪屈服強度試驗方法
二、十字板的主要技術指標
1、土樣規格：Φ200mm×200mm(可定制其他規格)。
2、十字板規格：Φ12.7mm×h25.4mm、Φ25.4mm×h50.8mm、Φ38.1×h76.2mm(可定制其他 規格)。
3、貫入深度：0-150mm。
4、剪切速率：0.001～360°/min,無極變速。
5、扭矩傳感器：0-30 N.m，精度0.3%F.S，分辨率0.1 N.m。
6、配備640*480高清液晶觸控屏，實時顯示扭矩、角度等實時數據，配套觸控按鍵控制運行， 可觸控鍵盤控制亦可軟件控制；高速網絡通訊接口與計算機通訊；數據實時存儲于采集器， 可脫機運行。
7、支持win8/10操作系統，全自動采集和控制，具備以下功能模塊：數據采集模塊、數據處理模塊、傳感器標定模塊。
8、一套計算機控制、采集、處理系統。
|
