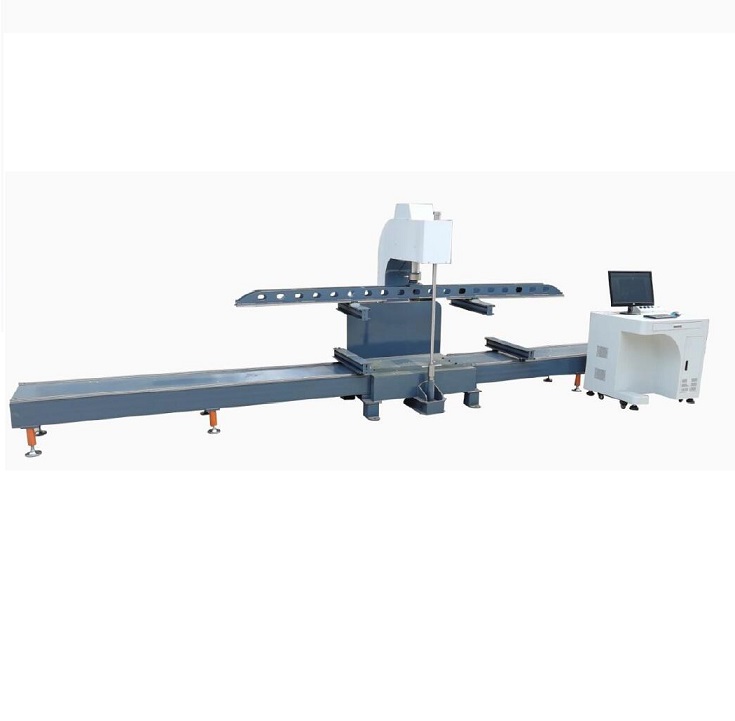

蒸壓加氣混凝土板抗折試驗機（以下簡稱試驗機）是用來測定屋面板、樓板、外墻板、隔墻板等混凝土板機構性能的試驗設備。本設備根據《GB/T 15762-2020 蒸壓加氣混凝土板》中對試驗設備的要求進行設計制造。
主要技術參數
（1）zui大試驗力：30KN（精度0.1KN）
（2）撓度變化值：0-25mm(精度0.01mm）
（3）加壓鋼板寬100mm 絲杠行程：≥170mm
（4）上支承輥間距100-300cm（可調）
下支承輥間距100-600cm（可調）
（5）電源：220V
（6）功率：1KW
（7）加載速度：0-500（N/S）（可調）
（8）zui大尺寸：600×60×30cm（可調）
（9）恒加載自動計算試驗結果
（10）試驗數據儲存
（11）自動生成報表
實驗步驟
本設備采用集中力四分點加載法進行試驗，將待測板置于試驗環境不少于24H，進行測量和試驗。記錄板規格，系統中新建作業，輸入包括板長度、寬度、厚度等參數，并根據試塊長度調整上下夾具位置，對于屋面板與樓板，受力面應與實際使用相符，對于外墻板與隔墻板隨機擺放受力面，力歸零；板擺放完畢后，使用磁力表座將電子百分表分別安裝在板長和板寬中部點下方，以及兩端支撐處、板寬中心點上方，緊貼試塊，數值歸零；啟動試驗機開始加載，加載速度35mm/min 左右，當試塊出現di一道裂縫，暫停加載，讀取初裂時集中力載荷實測值、跨中撓度實測值和兩端支座位移實測值并移開電子百分表。當試塊為隔墻板時試驗結束；當試塊為屋面板、樓板、外墻板時繼續加載至出現下表中標志之一時，停止加載，記錄破壞時集中荷載實測值，試驗結束。
|
