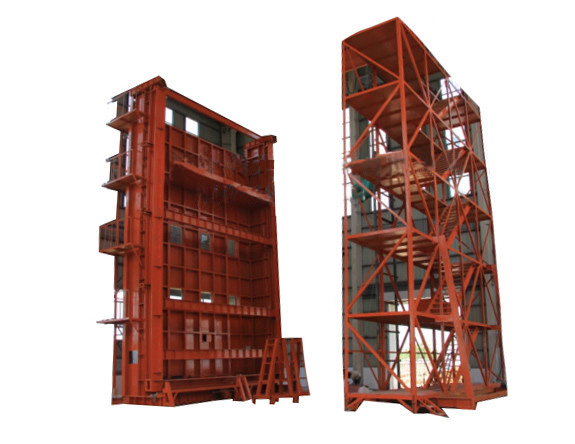

【產品概述】
對建筑幕墻進行物理性能檢測，包括氣密、水密、抗風壓、平面內變形性能檢測。
【執行標準】
GB/T 15227-2019 《建筑幕墻氣密、水密、抗風壓性能檢測方法》
GB/T 18250-2015 《建筑幕墻層間變形性能分級及檢測方法》
GB/T 21086-2007 《建筑幕墻》
【產品特點】
1. 通過變頻器和液壓系統控制風壓，確保檢測時系統的壓力穩定和調節快速，為精確檢測提供必要的試驗條件。
2. 通過液壓或電動推桿調節平面內變形位移量。
3. 利用平行四邊形結構做平面內位移的檢測，是國標的仲裁檢測方法。
4. 噴淋方式可選用內噴淋或外噴淋兩種方式，內噴淋箱體自帶水箱，實現循環用水；外噴淋系統也可用于歐標及美標的檢測。噴淋系統可以調節淋水量，適應不同地區、不同標準的需要。
5. 采用了美國進口噴頭及超厚的箱體設計，保證了噴頭與試件間的距離，保證在試件外表面形成一個連續穩定均勻的水幕。
6. 中小靜壓箱可根據具體情況選配兩個或多個安裝框。
7. 可以選配反力架，為做點支式幕墻作準備。
8. 箱體結構采用大號加厚槽鋼，保證了箱體良好的抗壓性，并在箱體的側面設計了一個獨特的氣密檢測專用門，確保氣密檢測的準確可靠；箱體與水箱均經過防銹處理。
9. 由計算機自動控制調節系統的靜壓和波動壓，并實時進行數據采集、實時存儲，掉電后數據不會丟失。
10. 電力消耗隨壓力需要而變化，自帶水箱循環用水，設備總體節能環保。
11. 先進的數據處理系統，能自動對測試結果進行分析處理，并及時準確的輸出檢測報告。
12. 報告和原始記錄采用Microsoft Word進行處理，用戶可自行修改制作其格式，軟件內附國家建筑工程質量監督檢驗中心的報告格式供用戶參照。
13. 測控專用軟件由資深檢測人員采用Windows95/98/2K/XP平臺、VB/VC混合編程，方便靈活的人機對話界面控制全部檢測過程。
14. 開放式Access數據庫管理，具有很強的兼容性，可與任何管理軟件接口實現無縫連接。
15. 可以在電腦控制下手動做試驗，滿足非標檢測要求。
【技術參數】
|
名 稱
|
主 要 指 標
|
精 度
|
|
壓力箱靜壓差
|
±10 kPa
|
|
|
動風壓波動
|
壓力：2500Pa
周期：3~5s
|
壓力：±2%
|
|
空氣流量
|
0~565m3/h
|
<3%
|
|
淋水量
|
0~4 L/(m2·min)
|
|
|
變形檢測
|
位移：0~100mm
壓力：>±5000Pa（可定制）
|
位移：≤0.1mm
壓力：≤1%
|
|
層間變形（三維變形）
|
變形值：±1/100
周期：3~10s
三個維度中同時產生兩個或三個維度的反復位移；
|
位移：≤0.5%FS
|
【型號規格】
|
型號
|
測試規格(寬×高)
|
所需空間（長×寬×高）
|
|
MQD3045
|
3m×4.5m
|
8m×8m×7m
|
|
MQD4060
|
4m×6m
|
8m×8m×8m
|
|
MQD5080
|
5m×8m
|
11m×10m×12m
|
|
MQD6090
|
6m×9m
|
13m×13m×14m
|
|
MQD5011
|
5m×11m
|
12m×10m×15m
|
|
MQD80120
|
8m×12m
|
14m×15m×17m
|
|
MQD100120
|
10m×12m
|
17m×15m×17m
|
|
備注：1. 以上各型號均有智能電動控制和智能液壓控制兩種方式；
2. 非標箱體可根據客戶要求定制，可采用鋼結構或混泥土結構；
3. 該空間高度指吊車鉤距地面的有效高度。
|
|
