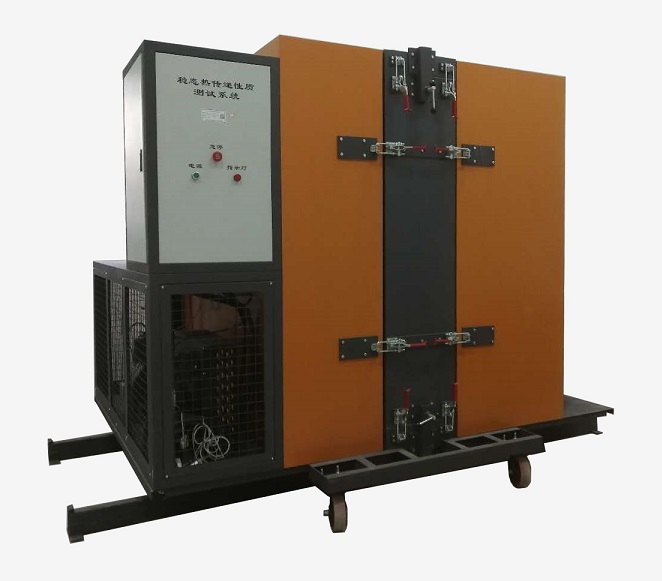

設備原理
依據GB/T13475-2008《絕熱 穩態熱傳遞性質的測定 標定和防護熱箱法》，該裝置測試方法為防護熱箱法，它是基于一維穩態傳熱原理，模擬四季圍護結構構件的傳熱，將構件置于兩個不同溫度場的箱體之間，熱箱模擬室內或夏季室外空氣溫度、風速、輻射條件；冷箱模擬室外或夏季室內空調房間空氣溫度、風速。經過若干小時的運行，整個裝置均達到穩定狀態，形成穩定溫度場、速度場后測量試件兩側的表面溫度、空氣溫度、熱冷側導流屏的表面溫度、計量箱壁內外表面溫差以及輸入熱箱的電加熱器功率（輸入熱箱的風扇功率）等主參數后，就可以計算出試件的傳熱系數、熱阻。
主要技術參數：
1、計量箱控溫范圍： 10～50℃
溫度分辨率：0.0625℃
控溫波動范圍：0.01～0.2℃
2、冷室控溫范圍： -10～－22℃
溫度分辨率：0.0625℃
控溫波動范圍：0.01～0.3℃
3、防護箱控溫范圍：10～50℃
溫度分辨率：0.0625℃
控溫波動范圍：0.01～0.5℃
4、鼻錐內外溫差跟蹤精度：0.01～0.1℃
5、計量箱功率測控范圍：0～800W，精度：0.5級
6、計量箱穩態功率波動范圍：0.1～1W
7、測試效率：
測試一個構件總耗時約：8～10小時
8、試件外形尺寸：長×寬×高＝ 1450×（≤400）×1450（mm）
9、設備外形尺寸：長×寬×高＝ 2600×2160×2140（mm）
10、計量單元尺寸：長×寬＝1200×1200（mm）
11、配帶動力：交流380V，功率6kW，三相五線制
12、適用場地面積：長×寬×高＝ 5000×5000×2700（mm）
|
