一、產品簡介
混凝土耐久性實驗一直以來都是材料設計者和建筑設計師們關注的焦點問題，因為這最直接關系到人們生活和生產的安全問題。作為評價耐久性的主要措施，抗?jié)B性能測試方法的研究也就變得尤為重要。
混凝土抗?jié)B試驗除了繁瑣和效率低下，zui主要痛點還是試驗量ju大。為順應廣大客戶的需求，推出新款6組36塊全自動抗?jié)B系統，無需涂抹任何密封材料、自動密封、自動加壓、自動恒壓、自動計時、自動判斷滲漏、自動記錄數據、自動脫模、實時監控；讓檢測環境更為整潔。

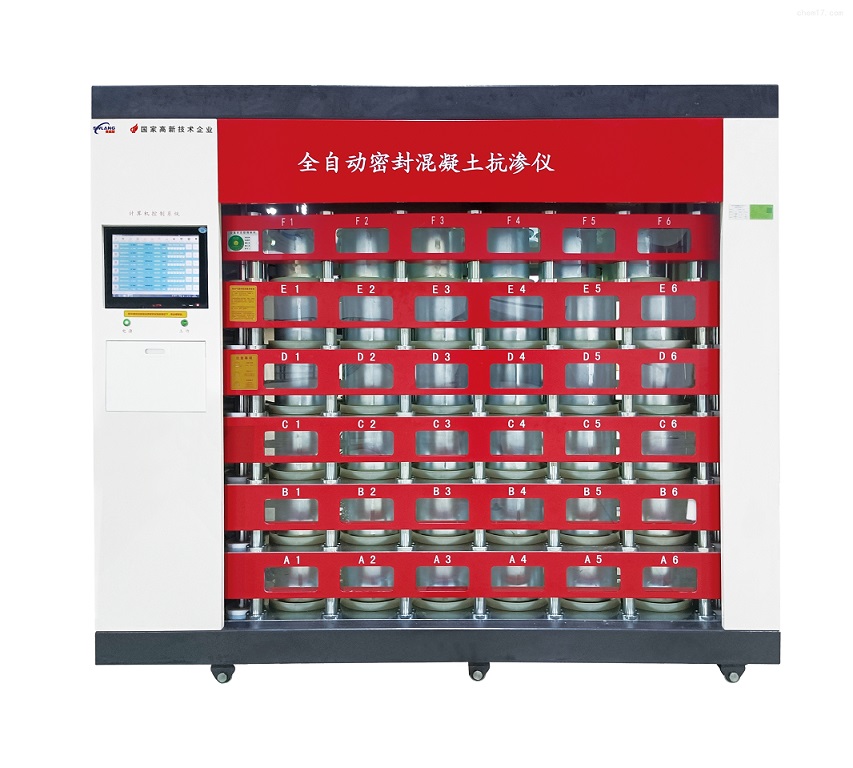

6組全自動密封砼抗?jié)B儀設備，智能化混凝土抗?jié)B性能檢測設備，操作簡單，性能穩定，結果可靠。
二、工作效率高
一次可做36塊抗?jié)B試驗。每組試驗獨立控制，互不影響。
三、自動密封，自動脫模
只需將試件放置在試模底座上，無需涂抹任何密封材料，點擊開始按鈕，設備就會自動裝夾試件，自動密封，自動進行試驗。試驗完畢后，試件自動從模腔中脫出。
四、人體工程學設計，節省空間
6組試件36塊，試件擺放zui高高度1.5m，占地面積 ，驚人的1.5m2試塊正放，安靜環保。
本設備試驗過程全部由電腦控制，自動加壓、自動監測、自動判斷、自動記錄，斷電保護。無需人為干預，實現智能化混凝土抗?jié)B試驗。
電子硬件部分
采用進口日本歐姆龍控制器，數據穩定，可靠性高，使用方便。數據在傳輸?shù)倪^程中，抗干擾性能強、不失真。
軟件部分
我公司編制的抗?jié)B儀軟件具有全自動控制功能，并且可以自行進行編譯和改動。包括自動檢測、自動采集、自動顯示試驗數據和測試曲線、自動生成檢測報告等。同時還具有手動控制的功能，方便用戶在試驗前調試設備各個器件的功能。
六、參考標準
JG/T249-2009《混凝土抗?jié)B儀》
GB/T50082-2009《普通混凝土長期性能和耐久性能試驗方法標準》（或其zui新更新有效版本）
JTS/T 236-2019《水運工程混凝土試驗檢測技術規程》
T0528-1994《混凝土抗?jié)B性能試驗方法》
JTJ270-1998《水運工程混凝土試驗規程》
七、技術參數
|
主體結構
|
1、一體式結構設計；
2、采用氣囊緊固式密封結構設計；
3、采用大功率、高精度伺服系統控制；
4、具備自動裝膜、密封、檢測、判斷、脫模；
5、每層獨立水泵控壓、試件獨立測控判斷；
|
|
工作方式
|
1、全過程由計算機全自動控制試驗，一鍵操作，無需人工包覆密封材料、自動試驗(自動密封、自動加壓、自動恒壓、自動脫模)，且自動判斷滲漏、記錄滲漏時間及壓力；對每個樣品獨立控制；
2、兩種試驗?zāi)Ｊ娇蛇x（逐級加壓法和滲透高度法）；
3、增強氣壓自動密封無需涂抹任何密封材料；
|
|
試驗壓力加壓方式
|
自下而上加壓；
|
|
試件桶材料
|
高強度板材一次壓鑄成型；
|
|
試驗?zāi)?shù)
|
1、每層可裝6個試件（獨立測控、獨立判斷）；
2、共6層可裝36個試件；
|
|
試件密封材料
|
增強尼龍、天然橡膠、特殊耐磨、耐高壓材質；
|
|
試樣擺放高度
|
1、zui高層（第六層）：1.5m；
2、zui低層（di一層）：0.27m；
|
|
適用試件尺寸
|
φ175*φ185*150mm;
|
|
試驗機示值相對誤差
|
≤0.005MPa；
|
|
試驗壓力分辨率精度
|
0.001MPa；
|
|
試驗壓力值保持誤差值
|
1、逐級加壓法：±0.005MPa；
2、滲透高度法：±0.005MPa；
|
|
試驗機zui大壓力
|
1.2MPa;
|
|
試件密封方式
|
增強氣密封式，所有試件可同時密封，密封總時間≤5min;
|
|
試件密封zui大壓力
|
2.0MPa；
|
|
密封壓力分辨率
|
0.001MPa；
|
|
觸控顯示器
|
采用15寸觸摸屏，用于試驗操作及狀態顯示;
|
|
試驗數據查詢
|
可以自動形成試驗報告、原始記錄導出(數據保存時間容量≥5年）、也可將數據上傳至用戶指定的檢測平臺系統，可根據客戶要求進行定制報表模板;
|
|
升降驅動方式
|
伺服電機驅動;
|
|
設備總功率
|
瞬時3200W（含氣泵）；設備正常工作≤500W;
|
|
設備外形尺寸
|
長2350mm寬930mm高2190mm;
|
|
供電電源安裝條件
|
市電220V50Hz,±10％；
|
|
自主設計結構
|
1、全自動壓模脫?？?jié)B透試驗儀的氣囊制造方法；
2、抗?jié)B透試驗儀獨立試件的氣囊緊固式密封結構；
3、每層獨立水泵控壓、試件獨立測控判斷;
|
|
外形設計
|
立式（6層）、超薄、節省占地空間；
|
|
操作系統維護
|
免費維護、更新zui新版本的軟件；
|
|
設備噪音
|
設備噪音運行時不超過70分貝;（試驗結束泄氣壓時除外）
|
|
設備震動
|
本設備采用伺服驅動升降，無振動，對周邊環境及其他設備無影響。
|
|
