“絕對法”逆反射材料的測試系統，可用于測量逆反射材料的光度性能和色度性能，支持的逆反射材料包括：道路標線、反光膜、突起路標、輪廓標、車身反光標識、反射器、回復反射材料以及逆反射標準器等，是公路水運檢測單位、質檢站、計量機構的shou選設備。
主要特點
● 具有計量級別測量精度
● 專為交通行業逆反射材料的光度和色度性能測試定制，寬量程高穩定度，滿足所有逆反射材料測試需求
● 光源壽命大于500小時
● 高照度投射光源，確保低逆反射值時測量穩定
● 采用進口定制高精度光纖測色傳感器，波長準確度超高，色品坐標精度高
● 獨立的軟件系統，可在任意電腦上安裝，可遠程操控軟件系統
● 內置交安工程測試全部參數和流程，可實現自動化測試
● 可單獨編輯入射角和觀測角，方便用于科研研究工作
● 觀測角定位精度±0.002°，符合國內外標準要求
● 測量距離15m到30m可調，多點支撐轉臺、穩定性更高
滿足標準
JJF 1796-2020《逆反射標準器校準規范》
JJF 1809-2020 《逆反射測量儀校準規范》
GB/T 26377-2010 《逆反射測量儀》
GB/T 16311-202X《道路交通標線質量要求和檢測方法》（修訂中）
GB/T 24970-2020 《輪廓標》
GBT 24725-2009 《突起路標》
GB/T 18833--2012《道路交通反光膜》
GB/T 3979-2008 《物體色的測量方法》
GB 11564-2008《機動車回復反射器》
GB 19151-2003《機動車用三角警告牌》
JT/T690—202X《逆反射體光度性能測試方法》（修訂中）
技術參數：
光度性能參數
|
測試距離
|
15m/30m兩種
|
|
光源
|
投射式標準A光源，光源相關色溫2856K±50K
|
|
照度范圍
|
1～20 lx 可調
|
|
光斑尺寸
|
φ100～φ600mm連續可調
|
|
光源出光直徑
|
φ＜50mm
|
|
光斑照度不均勻性
|
＜2%
|
|
測量范圍
|
逆反射亮度系數： 不小于0.1～4000mcd/(m2·lx)
|
|
逆反射系數：不小于0.1～4000cd/（lx·m2）
|
|
發光強度系數：不小于0.1～4000mcd/lx
|
|
觀測角
|
0.2°～2°連續可調
|
|
觀測角精度
|
±0.002°
|
|
入射角
|
-180°～180°連續可調
|
|
入射角（轉角）精度
|
±0.01°
|
|
轉臺中心高度
|
1100mm
|
|
平臺垂直升降范圍
|
0～200mm
|
|
平臺垂直高度調整精度
|
0.05mm
|
|
平臺水平調整范圍
|
X軸：±150mm
Y軸：±150mm
|
|
水平調整精度
|
X軸：0.05mm
Y軸：0.05mm
|
|
激光對準
|
雙激光對準系統
|
色度性能參數
|
探測器
|
TDI線陣CCD
|
|
TEC恒溫控制，制冷溫度：0℃，穩定度：0.05℃
|
|
積分時間
|
9.7ms～120s
|
|
光柵
|
消二級衍射鍍膜BB光柵
|
|
狹縫寬度
|
100um
|
|
CCD像素
|
2048*64
|
|
波長范圍
|
380-780 nm，波長分辨率：±0.2nm
|
|
光譜分辨率
|
2.5nm
|
|
色品坐標
|
色品坐標精度：±0.0003
|
|
色品坐標重復性：±0.0002x，±0.0002y
|
|
光譜儀
|
AvaSpec-ULS2048x64TEC-EVO
|
|
靈敏度
|
218,000（單位：計數/微瓦每毫秒積分時間）
|
|
波長分辨率
|
±0.2nm
|
|
信噪比
|
550:1
|
|
光度量
|
光度精度：± 0.3%
|
|
光度重復性：±0.2%
|
|
AD轉換器
|
16 bit, 6 MHz
|
|
接口
|
USB 2.0 高速, 480Mbps / 千兆以太網 1 Gbps
|
|
鍍膜處理
|
消二級衍射鍍膜
|
|
CCD制冷
|
TEC恒溫控制
|
|
光纖
|
600um芯徑，2m長，鎧裝保護
|
配置清單
|

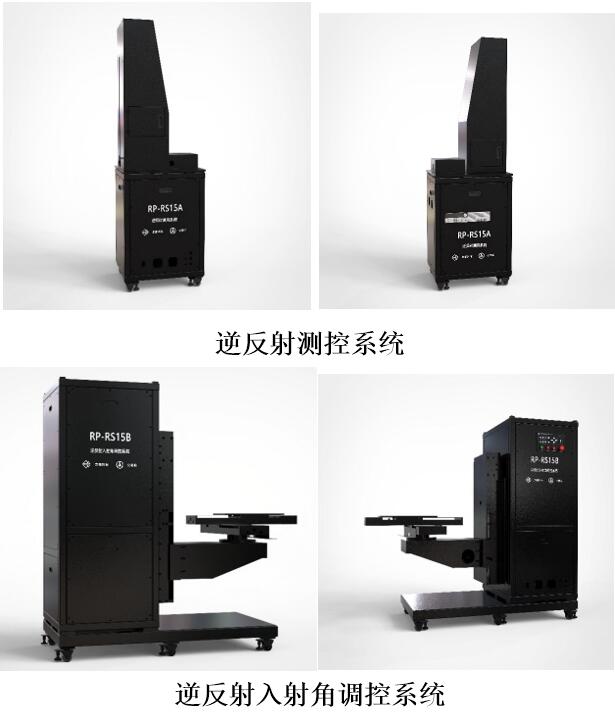

RP-RS逆反射測量標準裝置
|
|
標準A光源系統
|
1
|
|
精密程控直流電源
|
1
|
|
精密微弱光接收器
|
1
|
|
五軸觀測角調整結構
|
1
|
|
高精密多軸運動控制器
|
1
|
|
激光定位裝置
|
2
|
|
光度性能分析軟件
|
1
|
|
計算機
|
1
|
|
RP-RSC逆反射色測量系統（與逆反射測量標準裝置配套使用）
|
|
光譜光度計
|
1
|
|
色度性能分析軟件
|
1
|
|
