一、用途和特點
砂漿測強儀適用于推定燒結普通磚或燒結多孔磚砌體中的砌筑砂漿強度。
測強儀由基架、上刀片、下刀片、鋼條、數字壓力表等部分構成。測強儀具有結構新穎、工作穩定、重量輕、簡便快捷、精確度高等特點。
測強儀主要功能：
具有數據存儲和數據查詢功能；
具有峰值保特和正常測量轉換功能；
具有當前值清零功能；
具有量程設定和校準功能；
測量精度高：儀表采用高抗干擾16位A/D模數轉換電路；
二、主要技術參數
測強儀zui大剪切力 1400N
上下刀片刃口厚度 1.8mm±0.02mm
上下刀片中心間距 2.2mm±0.05mm
刀片行程 >30mm
重 量 13.5 kg
分辨率 0. 1N
示值誤差 ±1
電 源 充電鋰電池
工作電流 ≤ 10 mA
三、結構特征及工作原理
機械原理

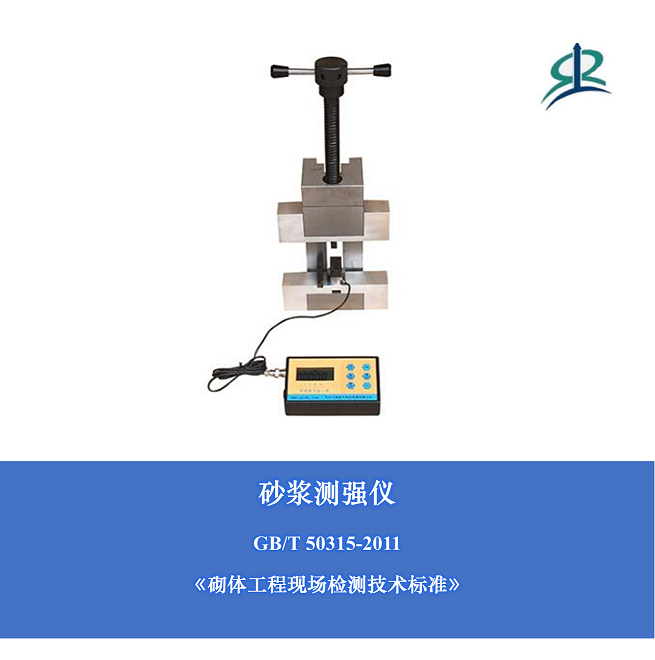

測強儀基本結構如圖１所示。將測強儀放在檢測平臺上，轉動手搖手柄，推動刀片產生位移，即刀頭產生剪切力。傳感器將壓力的變化轉變?yōu)殡娦盘?，隨著手柄不斷轉動，壓力增高，直至砂漿片被破壞。
|
