一、用途和特點

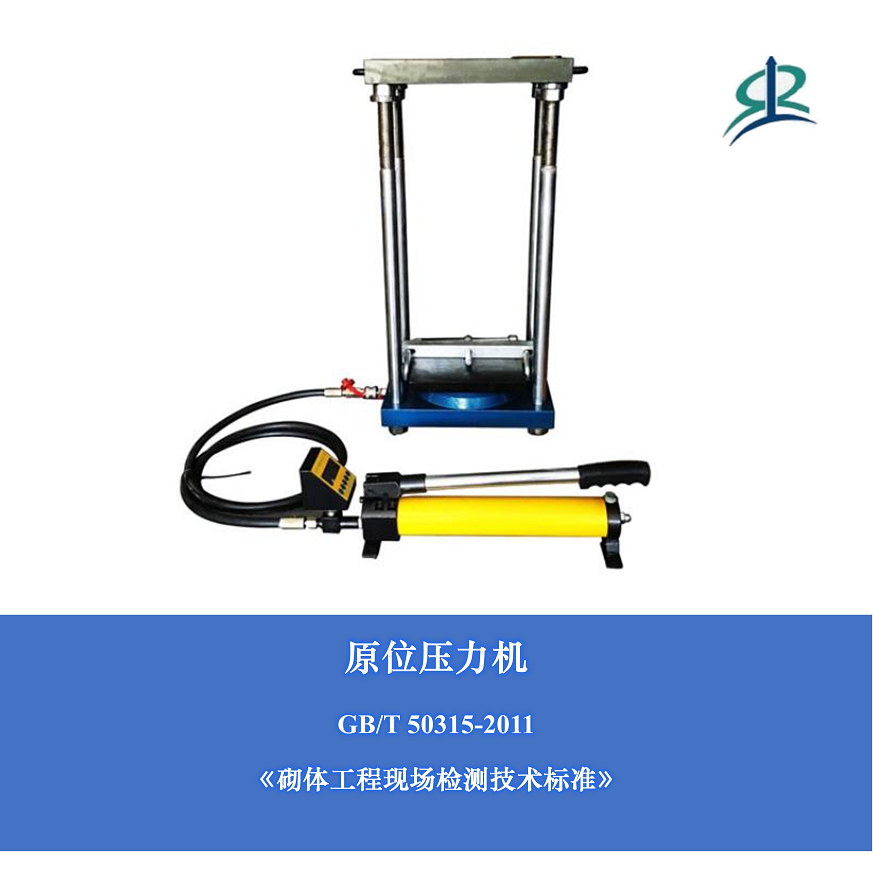

原位壓力機是依據《砌體工程現場檢測技術標準》(GB／T50315—2011)中第四節原位軸壓法生產的用于檢測建筑砌體抗壓強度的專用儀器。該儀器它具有精度高、誤差小、測量準確等特點，是目前較為常用的一種檢測儀器。適用于推定240mm厚普通磚砌體的抗壓強度,是現場檢測磚砌體抗壓強度綜合評定的shou選設備。
特點:噸位大、數顯表一體式設計、示值精度高、峰值保持，數據保存。
二、主要技術參數
額定壓力（KN） 800
極限壓力（KN） 1000
額定行程 20
極限行程 25
相對測量范圍（%） 20-80
示值相對誤差（%） ±2
質量 （Kg） 104KG
三、結構特征及工作原理
原位壓力機放置示意圖如下圖所示：
1、手動油泵 2、壓力表 3、高壓油管 4、扁式千斤頂 5、鋼拉桿（共四根） 6、反力板 7、螺母 8、槽間砌體 9、砂墊層 H、槽間砌體高度
圖1所示，壓手動泵壓把，液壓油經油管一路與數字壓力表相通，另一路進入原位壓力機推動活塞上升，活塞推動蓋板對砌塊施加壓力。加壓至設計力值時停止。數字壓力表記錄下此時的壓力值，通過計算可求出砌體的抗剪強度。
|
