一、 用途和特點
單磚原位雙剪儀是用于檢測建筑砌體抗剪強度的專用儀器。該儀器是一臺小型液壓裝置，通過活塞上升推動蓋板對砌塊產生作用力檢測砌體抗剪強度，使砌塊上下兩個面發生剪切，通過測定砌塊發生剪切時的力來計算砌體的抗剪強度，測試結果直觀性強，檢測部位局部破損。
①.該儀器結構新穎，體積小巧，質量輕盈，操作方便。
②.采用手動泵加荷油缸，操作簡單方便，互換性強。
③.數字顯示壓力表，可直接讀出剪切力。
二、主要技術參數
額定推力（Kn） 75
額定行程 20-25
相對測量范圍（%） 20-80
示值相對誤差（%） ±2
外形尺寸 115×65×110
質量 （Kg） 8
三、結構特征及工作原理

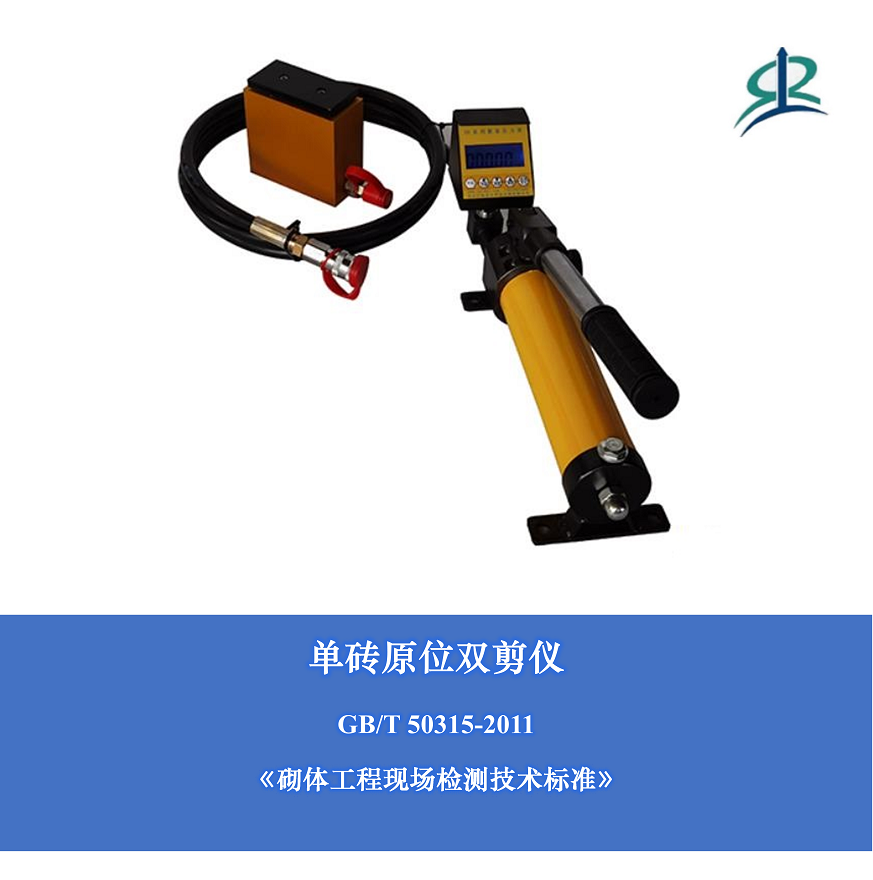

雙剪儀及其附件見圖1所示：
圖1、2所示，壓手動泵壓把，液壓油經油管一路與數字壓力表相通，另一路進入雙剪儀推動活塞上升，活塞推動蓋板對砌塊施加推力。隨著對砌塊推力的增大，砌塊上下兩面發生剪切，此時油壓迅速降低回零，在彈簧力作用下活塞回位。數字壓力表記錄下此時的壓力值，通過計算可求出砌體的抗剪強度。
四、操作方法
4.1．圖2所示，首先將砌塊相鄰一端的另一砌塊掏出，清除四周的灰縫，制備出安放主機的孔洞。其截面尺寸不得小于115mmX65mm，然后掏空并清除砌塊另一端的豎縫。
4.2．砌塊兩端的灰縫應清理干凈。開鑿清理過程中，嚴謹擾動砌塊；如發現砌塊有明顯缺棱掉角或上下灰縫有明顯松動現象時，應舍棄該砌塊。被推砌塊的承壓面應平整，否則應用變砂輪等工具磨平。
4.3．將雙剪儀主機放入開鑿好的孔洞中，使儀器的蓋板與砌塊的頂面重合，儀器軸線與砌塊軸線吻合，若開鑿孔洞過長，應在儀器尾部另加墊塊。
4.4．壓動手動泵，使雙剪儀對砌塊均勻施加水平載荷，直至砌塊和砌體之間相對位移，砌塊達到破壞狀態。加荷的全過程宜為1-3min。
4.5．記錄砌塊破壞時數字壓力表的讀數。根據此讀數可計算出灰縫面的抗剪強度。
五、常規檢查
1.檢查油量
如活塞沒有完全縮回到缸體內時，應首先通過油管連接至手動泵，逆時針?lè)较驍Q松泵體上的卸荷閥，使液壓缸中的液壓油排回到手動泵儲油筒中。
擰開注油口蓋，檢查油量，如油不滿（儲油筒中應留有約1/5空間），可加注N32號耐磨液壓油。
2.排氣
液壓系統組裝好后，儲油筒、油管及液壓缸中?；煊锌諝?，為使液壓系統正常，這些空氣必須排掉。方法是擰松注油口蓋，以便儲油筒內空氣排出。將手動泵放在比液壓缸稍高的地方，順時針擰緊卸荷閥，壓手動泵，使液壓缸活塞伸出至zui大行程，再打開卸荷閥，使活塞縮回，連續幾次即可。
3.檢查數字壓力表
按動數字壓力表的開關鍵,儀表開機顯示為零。如不為零可按清零鍵清零。若屏幕顯示峰值字樣，表示為峰值保持狀態。在該狀態下隨著壓力的變化儀表始終顯示zui大值。點動峰值鍵,顯示可以在峰值和實際壓力值之間轉換，當峰值顯示消失時，即為實際壓力值，在該狀態下顯示的壓力值跟隨壓力變化而變動。當顯示變暗或者背光變暗時,應及時打開壓力表后蓋，更換電池。因電池容量有限，每次測讀完畢應立即關斷電源，為延長電池使用壽命，該儀表具備15分鐘無操作自動斷電功能。
|
