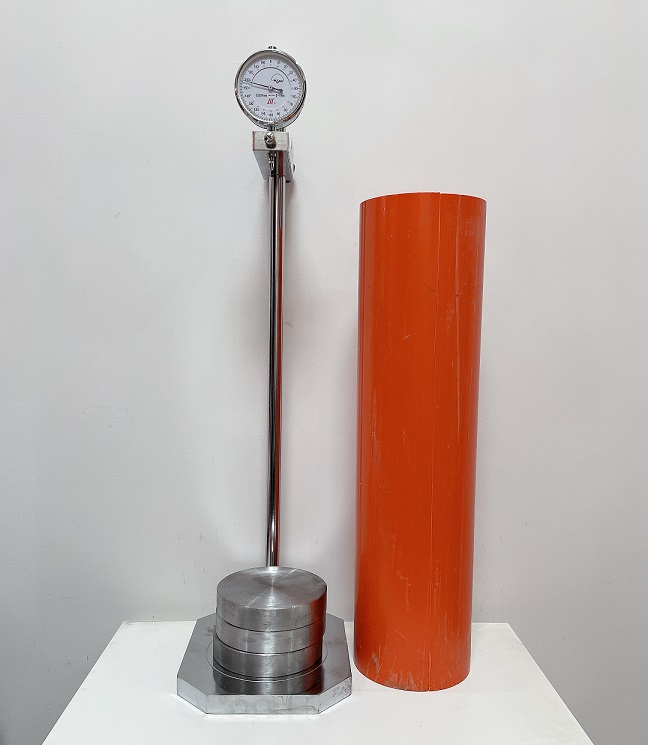

一、產品簡介
本試驗儀用于測定水泥混凝土軸向長度變形。適用于不同水泥混凝土自收縮和干燥收縮的試驗，本方法規定集料粒徑不大于31.5mm。符合JTG3420-2020《公路工程水泥及水泥混凝土試驗規程》中T 0574- -2020水泥混凝土收縮試驗方法(接觸法)的要求。
二、主要技術參數
1、鐵架高度520mm
2、底座尺寸: 170×150mm
3、試模內尺寸：Φ100×420mm 試模材質：聚乙烯（PVC），延軸方向切開一條通透縫，可撐開成U型。
4、鋼板：Φ100mm，厚度20mm
5、千分表：分度值0.001mm（成量）
三、使用方法
1、試模制備。將一側預先切開的Φ100mm×420mm 的 PVC 管材，內側壁均勻涂抹潤滑油，并將直徑為Φ100mm、厚度為20mm 的平整鋼板作為底座裝入試模，用膠帶將切口與底座黏結密封為一整體，并用保鮮膜將除頂口外的整個模具密封包裹，以防水分和漿體流出。
2、水泥、集料、水等原材料放置溫度為20℃±2℃環境下24h后，方可拌和成型試件。
3、收縮試驗以三個試件為一組?；炷恋陌韬汀⒊尚桶凑誘 0551中圓柱體試件的規定進行。
4、試件成型后，表面抹平，用保鮮膜密封（自收縮）。
5、將試模平穩地移入收縮室，豎直放置在用泡沫板材減振的鐵架上，試件頂端保鮮膜放上20mm×20mm的玻璃片，千分表側頭與玻璃片相接觸，用鐵架臺固定千分表。
6、千分表安裝完以后，即可開始記錄收縮值。成型后，前8h每隔30min 記錄1次，di一次測量值記為La0，精確至0.001mm；8h后每隔1h記錄1次，成型1d后每2h記錄1次，成型2d后每4h記錄1次，記錄直到3d為止，最后一次測量值記為Lat，精確至0.001mm。
7、自收縮測試完畢后，除去試件表面的PVC管材、保鮮塑料薄膜，用鋼尺測量試件的初始長度，初始長度應重復測定三次，取算術平均值作為基準長度的測定值Dd0 ，精確至1mm。裝上玻璃片和千分表，開始測試干燥收縮率，每天記錄千分表讀數一次，直到試驗齡期為止。
8、測試過程中，收縮室溫度和濕度始終保持在20℃±2℃和60%±5%，收縮室要求盡可能無過大振動和風或氣流流動，不能碰撞表架及表桿，否則影響試驗準確性。
9、每次讀數應重復三次。
四、維護保養
使用過程中請檢查各個螺絲是否堅固。使用完畢后請將測試儀擦拭干凈并置于陰影干燥處存放。
|
