一、概述
混凝土抗折裝置又稱混凝土抗折夾具、抗劈裂夾具、新抗壓夾具、混凝土抗折試驗混凝土抗折裝置即抗折夾具，它與萬能機配合是混凝土試驗中必不可少的一種試驗機具。專供實驗機測定水泥混凝土抗折強度、劈裂抗拉強度。
二、主要技術參數
1、試件支座與加荷頭直徑范圍：20～40
2、試件支座與加荷頭長度：不小于b+10 mm
3、適用混凝土試件：標準150×150×600（或550 mm）
4、非標準：100×100×400 mm
三、結構

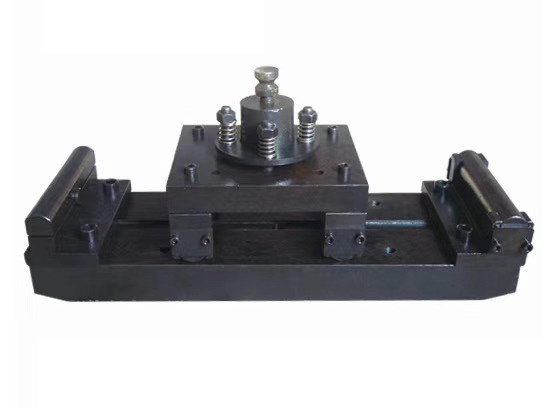

本夾具主要由下夾具座、上夾具座、標準夾輥、抗劈裂夾具上下壓條等組成。下夾具座通過定位銷、墊圈固定在壓力機活塞上，上夾具座通過上支、菱形銷及壓力機上的定位銷和兩內六角螺釘固定在壓力機橫梁上
四、使用與維護
做抗折實驗時，按以下步驟安裝：
1、擰松壓力機橫梁上兩個內六角螺釘，拆下上壓力板，定位銷留在橫梁上，裝上菱形銷及上支座，用兩內六角螺釘固定緊。
2、拆下壓力機上下壓板、凹球座、防塵罩，換上本套下夾具，墊圈套在活塞上，銷上定位銷，裝上下夾具座，防塵罩用原機上的箍圈固定在油缸外側。將兩個導向柱，調整好距離，用螺母鎖緊。
3、抗折試驗可對100×100×450mm、150×150×550mm兩種試塊進行試驗，當試驗100×100×450mm試塊時，將下夾具座上左標準輥及輥座、右標準輥及靠銷移至內側相應位置（輥間距為300mm），將上夾具座上左右標準輥、彈簧、彈簧上下吊鉤移至內側相應位置（輥間距為100mm），然后固定好，即可試驗。
4、做150×150×550mm試塊試驗，將下夾具座上左標準輥及輥座、右標準輥及靠銷移至內側相應位置（輥間距為450mm），將上夾具座上左右標準輥、彈簧、彈簧上下吊鉤移至內側相應位置（輥間距為150mm），然后固定好，即可試驗。
5、做劈裂抗拉試驗時，將上夾具座上的左右標準輥及輥柱取下，裝上上夾具條，用螺釘固定好，即可試驗。
