一、產品用途
本產品根據中華人民共和國行業標準JGJ70-90《建筑砂漿基本性能試驗方法》 而設計的專用儀器。適用于測定墻面砂漿和砌墻砂漿以貫入阻力表示的凝結速度和凝結時間。是各建筑科研單位、大專院校試驗室的專用設備之一。
二、技術參數
1 、檢測范圍 0～100N
2 、分度值 0.1N
3 、最大行程 50mm
4 、試針截面積 30mm2
5 、試模內徑、深度 φ140×75mm
6 、重量：30kg
7 、外形尺寸：450mm*250mm*720mm
三、結構及使用

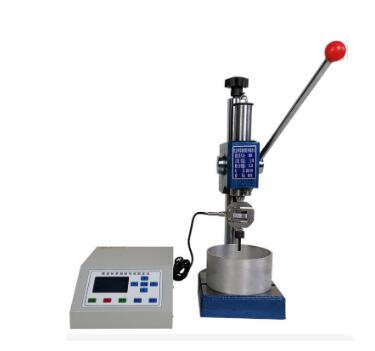

儀器組成：1.主機，2.控制器，3.壓桿，4.試模。
1、將儀器安放在水平的平臺上。
2、接上電源，打開電源開關，液晶窗即顯示力值。請通電10分鐘后，使數值自動趨于“0”，不是‘0’可按清零鍵清零。
3、實驗時，先按試驗鍵，然后按手動壓桿往下壓，試驗結束后按停止鍵，峰值自動保存（僅保持單個數據）；儀器表盤上：功能、上下、左右、確定、取消鍵為標定鍵。儀器標定密碼9876，按上下鍵調相應數值。
其原理由（1）手柄給壓力通過試針向下滑動，使試針插入試模內砂漿里，由于砂漿隨著時間長短而凝結硬度變化，使試針得到不同的貫入阻力，在壓力顯示器上讀出不同的壓力值。
使用時首先將攪拌均勻的砂漿裝入試模內，離上口平面約10 毫米抹平，砂漿表面泌水不清除，將試模放在圓盤上，此時將壓力顯示器清零（顯示器設定見附錄）〔然后操作者用手將壓桿垂直向下施壓力，在10 秒時間內將試針緩慢而均勻地垂直貫入砂裝25mnl ，這時壓力顯示器上所示為第一次測定值，同時將限位螺母（11 ）調到適當位置，放開壓桿，試針在彈簧力作用下復位按每半小時重復一次，當阻力值達到0.3MPa 時改為15分鐘測定一次，直到阻力值達到0.7MPa 為止。
砂漿貫入阻力計算：
fp=Np/Ap
式中：fp——貫入阻力值（MPa ）;
Np——貫入深度為25mm 時靜壓力（N ） ;
Ap——貫入試針截面積（30mm2）；
貫入阻力值計算精確至0.01Mpa 〕。
具體試驗方法，請參照國華人民共和國行業標準JGJ70-90，關于建筑砂漿基本性能試驗方法第六章，砂漿凝結時間測定儀有關規定執行。
四、維護保養
1、試驗結束，須將工作臺面板，試針及接觸片擦洗干凈。
2、將試模內試樣取出，擦洗干凈并上油防銹，使用前上脫模劑。
3、滑動部分應經常注油潤滑，使儀器工作正常。
4、砂漿凝結時間測定儀應安放在室溫在20 ℃ 左右安靜及無腐蝕無介質的環境中。
|
