一、概述：

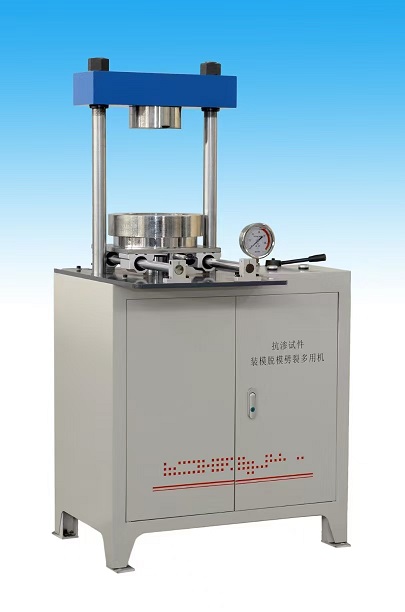

混凝土抗?jié)B試件脫模裝模劈裂多用機主要用于混凝土抗?jié)B試模的制件、脫模、劈裂多用機，適用于抗?jié)B試模上口φ175 下口φ85高度165mm的混凝土抗?jié)B試件。采用液壓驅動運行，運行過程平穩，安全可靠，下降速度快。與機械式脫模器比有功率大、效率高、噪音低、使用壽命長等優點尤其可滿足水泥混合料等高強度試件的脫模要求。
二、技術參數：
★測力表量程：0－50MPa；A大壓力：300KN
★上升速度： 100mm/min
★油液A大工作壓力：38 MPa
★活塞直徑：￠100mm
★活塞行程：200mm
★電機規格：AC380V 750W 1400r/min
★凈重：約260Kg
★外形尺寸：740*620*1320mm(長*寬*高)
三、結構和工作原理
本機主要由機架、 液壓系統、 壓力表及電器系統組成
★機架部分：
主要由橫梁 、立柱、 托盤、 外殼、 底座等附件組成。橫梁可安裝脫模和制件附件，用于各種試模脫模用，托盤是用于脫模時模桶的定位和支撐。
★液壓系統
由液壓泵、 送油閥、油箱、 濾油器 及油管和接頭。液壓泵為高壓柱塞泵，流量為1.2L/min,額定壓力40MPa，由電機直接驅動，固定在油箱上。
送油閥安裝在前面板的右上面，由手柄直接操作，控制油缸下降回油和上升 .送油閥上設有安全閥，過載時可溢流起安全作用。
★壓力表：
本機壓力表為2.5級耐震壓力表，用于測量缸內工作壓力，使用時注意壓力值嚴禁超過38MPa，以防損毀機件。
★電器部分
抗?jié)B脫模器 混凝土抗?jié)B試件裝模脫模劈裂多用機由電動機、 啟動按鈕 、熔斷器 、繼電器等組成
|
