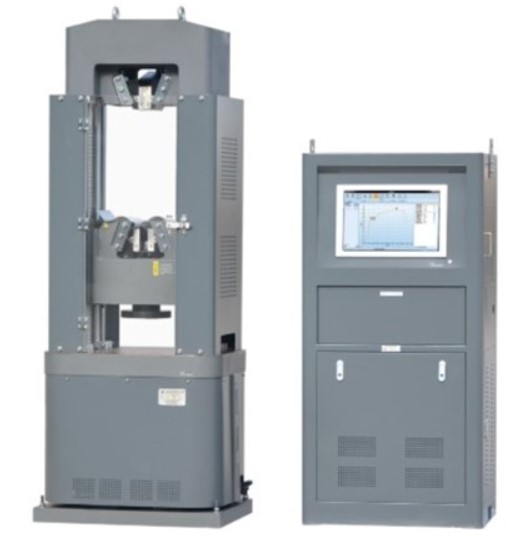

WAW-1000B型電液伺服試驗機是采用了液壓動力源驅動，電液伺服控制技術， 計算機數據采集處理，可實現閉環控制及自動檢測的高精度材料試驗設備，其由試驗主機、油源(液壓動力源)、測控系統、試驗器具四部分組成，最大試驗力1000kN，試驗機準確度等級優于1級。
WAW-1000B型電液伺服試驗機是一款通用性較強的產品，可以滿足國家關于金屬拉伸試驗規定中的各項標準試驗，也可以按照其它標準實現對不同材料或產品的拉伸、壓縮、彎曲、剪切等類型的試驗，可以求取所測材料的抗拉強度、屈服強度、規定非比例延伸強度、彈性模量等性能指標，可實現等速率加荷、等速率變形、等速率位移、等速率應變等閉環控制，可以進行材料或產品的工藝合格性能驗證試驗。
該試驗機是六立柱、雙空間結構，上橫梁與下橫梁之間為拉伸空間,下橫梁與試臺之間為壓縮空間，試驗空間通過鏈輪和絲杠旋轉帶動下橫梁上下移動來自動調整。上下橫梁上裝有液壓控制的夾持鉗口，標準機型配有V型和平面型鉗口用于夾緊圓柱試樣和平板試樣做拉伸試驗;標準機型的下橫梁底端配有上壓板，試臺上配有帶球形結構的下壓板，可直接做壓縮試驗。
技術指標：
最大試驗力：1000KN ;
準確度等級：1級;
示值相對誤差：±1%;
有效測量范圍：1%-100%F·S(全量程不分檔);
變形測量范圍：1%-100%F·S;
變形示值相對誤差：±1%;
位移示值相對誤差：±1%;
位移測量分辨力：0.001mm;
應力速率控制相對誤差：±2%;
位移速率控制相對誤差：±1%;
應變速率控制調節范圍：0.00025/s-0.0025/s;
應變速率控制相對誤差：±2%;
力、變形、位移保持控制范圍：0.3%-100%F·S;
力、變形、位移保持控制相對誤差：≦1%;
中梁升降速度：240 mm/min;
壓縮面最大間距：600 mm;
拉伸最大間距：700 mm;
兩立柱間有效距離：455mm;
活塞行程：200 mm;
活塞移動最大速度：100 mm/min;
圓試樣夾持直徑：Φ14 mm -Φ45 mm;
扁試樣夾持厚度：0 mm -40 mm;
彎曲試驗支點最大距離：300 mm;
上下壓板尺寸：Φ225 mm;
主機外形尺寸：900 mm×700 mm×2300 mm;
油源柜尺寸：800 mm×600 mm×1600 mm;
整機功率：2.2kW(油泵電機1.5kW，升降電機0.4kW);
油源柜重量：300 kg;
主機重量：約2600 kg;
|
