概述

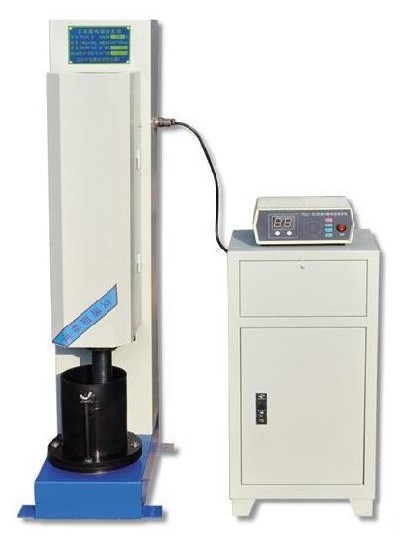

SRDJ-1型數顯多功能電動擊實儀是我公司的主要產品之一，是當前土工試驗的主要常規試驗儀器，采用電子顯示計數器，計數準確、穩定。機械結構中關鍵部件采用模具沖壓而成，傳動系統使用齒輪傳動，大大提高了儀器的可靠性。
符合標準：
GB/T 22541-2008《土工試驗儀器 擊實儀》
GB/T 50123-2019《土工試驗方法標準》
TB 10102-2010《鐵路工程土工試驗規程》
JTG 3430-2020《公路土工試驗規程》
JTG E51-2009《公路土工無機結合料穩定材料試驗規程》
JJG[交通]058-2004《土工擊實儀》
主要用途
SRDJ-1型數顯多功能電動擊實儀適用于水利大壩工程、交通公路、鐵路路基、機場、建筑地基填土工程設計，以標準擊實方法在一定的擊實次數下，測定土的含水量與干密度之關系，以確定該土的最佳含水量與相應的最大干密度。借以了解土的壓實性能作為工地土基壓實控制的依據。其結構性能完全符合承載比試驗(CBR)，回彈模量試驗中的擊實試驗試件制作要求?？芍谱?Phi;152、Φ100mm灰土及粒石試件模塊，具有輕型擊實和重型擊實功能，控制部分采用電子顯示計數器，操作過程中能實現自動計數、自動停機、自動循環工作。該儀器工作可靠、操作方便、錘跡分布均勻、試塊質量好等特點。適用于實驗室和現場土工試驗用。
主要技術參數
1、重型擊實試驗： 錘重4.5kg，落錘高度450mm
2、輕型擊實試驗： 錘重2.5kg，落錘高度300mm
3、適用試模簡直徑： ø100mm和ø152mm兩種
4、錘頭直徑： ø50mm
5、錘擊次數： 30次/分
6、電動機： 370W 380V 1400轉／分
7、外形尺寸： 1320×400×650mm(高×寬×長)
8、重量： ≈130kg
|
