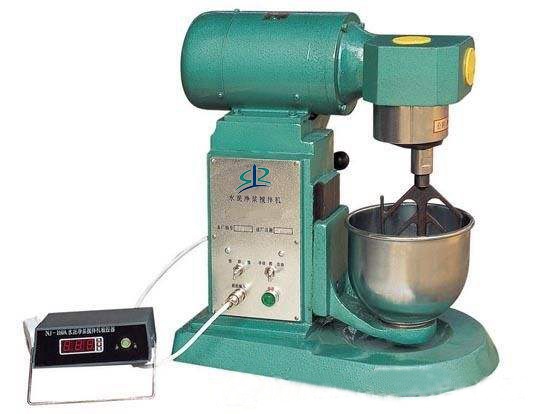

用途和適用范圍
本機是貫徹JC/T729-2005所規定的專用設備之一，是代替GB3350.8-1989、JC/T729-1989(1996)主要技術參數制造的新型雙轉雙速凈漿攪拌機。將按標準規定的水泥和水混合后攪拌成均勻的試驗用凈漿，供測定水泥標準稠度用水量，凝結時間及制作安定性試塊之用，是水泥生產廠、建筑施工單位、有關大專院校和科研單位試驗室不可缺少的設備。
主要規格及技術參數
1、 攪拌葉片轉數及時間：
|
攪拌速度
|
公轉r/min
|
自轉r/min
|
一次自動控制程序時間s
|
|
慢
|
62±5
|
140±5
|
120±3
|
|
停
|
|
|
15
|
|
快
|
125±10
|
285±10
|
120±3
|
2、 攪拌葉片寬度：111±0.15mm
3、 攪拌葉片與葉片軸聯接螺紋：M16×1
4、 攪拌鍋內徑X深度：160±1X139±2mm
5、 攪拌鍋壁厚：1mm
6、 攪拌葉片與攪拌鍋之間工作間隙：2±1mm
7、 外形尺寸：472X280X458mm
8、 凈重：60kg
工作原理
雙速電動機軸由聯接法蘭與減速箱內蝸桿軸聯接，經蝸輪付減速使蝸輪軸帶動行星定位套同步旋轉。固定在行星定位套上偏心位置的葉片軸帶動葉片公轉。固定在葉片軸上端的行星齒輪圍繞固定的內齒圈完成自轉運動，由雙速電機經過間繼電器控制自動完成一次慢轉一停一快轉的規定工作程序。
|
