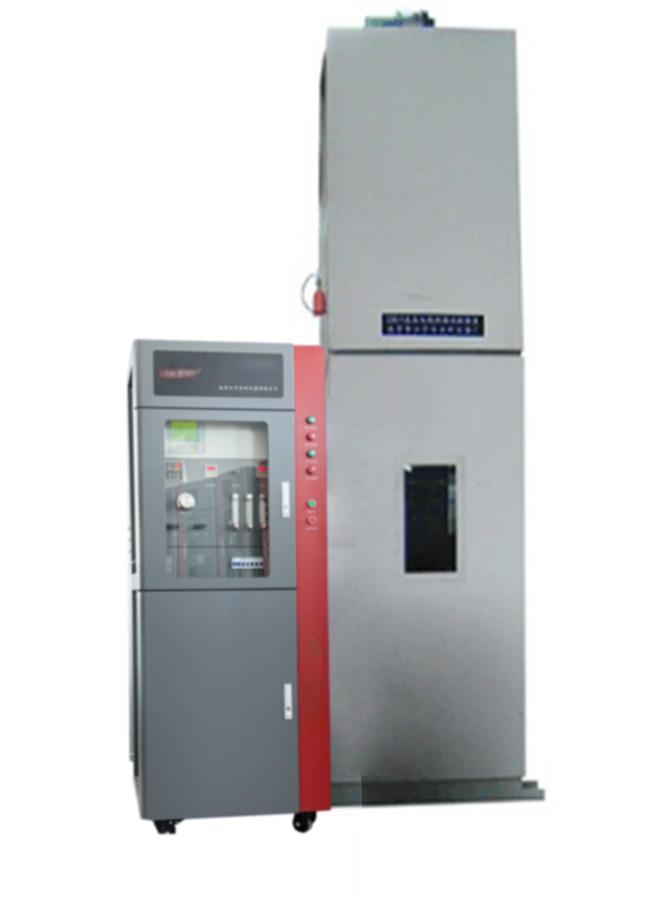

1 概述
滿足 GB/T18380.31-2022《電纜和光纜在火焰條件下的燃燒試驗 第 31 部分：垂直安裝的成束電線電纜火焰垂直蔓延試驗 試驗裝置》、GB/T 31247-2014、GB/T 31248-2014、IEC60332-3-10：2009 Tests on electric and optical fibre cables under fire conditions– Part 3-10: Test for vertical flame spread of vertically-mounted bunched wires orcables – Apparatus 和 GB/T 31248-2014《電纜或光纜在受火條件下火焰蔓延、熱釋放和產煙特性的試驗方法》（等同采用EN50399:2011）標準的要求，試驗裝置符合 JB/T4278.15-2011《橡皮塑料電線電纜試驗儀器設備檢定方法 第 15 部分：成束燃燒試驗裝置》的要求。
1 燃燒試驗爐:
燃燒試驗爐尺寸為寬（1.0±0.1）m×深（2.0±0.1）m×高(4.0±0.1)m，箱底高出地面，箱體為 1.5mm 的不銹鋼板，外側包覆 65mm 厚的礦物纖維。
2 氣體分析控制系統:氣體分析控制系統由氧氣分析儀、二氧化碳分析儀、冷凝系統、氣體過濾系統、抽氣泵等主要部件組成。
氧氣分析儀選用進口儀表
（1）測量范圍：0-25%
（2）重復性：＜0.1% 零點漂移：≤0.1%/月 量程漂移: ≤0.1%/月
（3）線性偏差: ＜0.1%
（4）響應時間:T90≤2 秒
二氧化碳分析儀選用德國儀表：SMARTGAS 公司 SMFCDM 紅外 CO2 分析儀
（1）分析方法：紅外吸收 測量組份：CO2
（2）測量范圍：0-2/10%
（3）重復性：＜±1% 零點漂移：≤2%/周 量程漂移: ≤2%/周
（4）線性偏差: ＜±1%
（5）響應時間:T90≤2 秒
3 燃燒鋼梯:梯寬為 500mm±5mm，并配有密度為 870kg/m³，厚度為 11mm，寬度為 415mm，長度為 3500mm 的硅酸鈣板 2 套，以用于特殊試樣的安裝。
4 空氣供給系統:空氣通過安裝于進氣口下的空氣管道直接引入到燃燒室，空氣箱的深度為150mm，空氣由風機通過矩形直管道吹入空氣箱中，空氣管道內安裝有一風速儀，以保證其空氣流量為 8000L/min±400 L/min。
5 煙罩及集煙室系統:吸煙罩底面尺寸為長 1.5m×寬 1m，在進煙口處有一擋板，使吸煙罩里的空氣和煙氣充分混合。
6 排煙管道系統: 管道內徑為 315mm，外徑為 400mm，中間為礦物纖維的填充物，管道其內裝有導流片，以使煙氣充分混合。管道上包含一段綜合測量區域，區域內包含有溫度傳感器、煙氣測量系統、風速測量、取樣裝置等。
7 排煙風機及除塵裝置：除塵裝置包括水霧除塵部分和huo性炭除塵部分，以保證經過處理的煙氣能達到排放要求，其后安裝有一大功率風機，以保證系統的排煙能力能達到 1m³/s。
8 電纜吊機裝置：電纜鋼梯機械地升裝置，起重量為 600KG，用于將樣品及鋼梯升起或落下。
9 燃燒噴燈 2 套：丙烷燃燒噴燈由不銹鋼材質制成，其后包含有文丘里混合器。
10 引燃源：引燃源包含兩只高精度的質量流量控制器、氣路控制部分。（型號：質量流量計：D07-9EMFC流量積算儀：D08-8C）兩只高精度的質量流量控制器可分別精確的控制丙烷和空氣的流量。
11 空氣源：提供大功率空壓機一臺，保證燃燒過程中所需要的空氣流量，并配有油水分離器及大流量氣體穩壓閥一只。
12 自動點火系統：采用高壓自動點火，并配有美國霍尼韋爾公司生產的檢火探頭，能精確觀察燃燒火焰，系統具有火焰檢測指示、熄火保護、故障報警提示等多種功能，具有高效、節能、安全等特點。
13 雙向探頭：外形為長 32mm、外徑 16mm 的圓柱體，由不銹鋼材料制成，氣室分為兩個相同的腔室，通過壓力傳感器測量?jī)蓚€(gè)室的差壓。
14 壓力傳感器：量程為 0 Pa-250 Pa，測量精度為±5 Pa。
15 K 型鎧裝熱電偶 4 支 內絲徑為 1.5mm，符合 GB/T 16839.1-1997 標準規定，用于測量煙道內氣體溫度及環境溫度。
16 取樣探頭: 外形為外徑 10mm 的圓柱形，通過取樣管與氧氣、二氧化碳?xì)怏w分析儀相連接。
17 煙氣測量系統：采用白光系統測量技術進行煙密度的測量，符合 GB/T 31248-2014 中 4.7條標準規定。
18 溫度測定銅塊：符合 JB/T4278.15-2011 中 4.6 測定銅塊的要求（200±0.5）g、112.4mm×10.0mm×20.0mm（長×寬×高），可長時間運行在 1050℃以上
19 電腦：聯想品牌電腦、惠普噴墨打印機。計算機控制，滿足標準對相關數據的采集、記錄、處理的要求。試驗結束，自動打印試驗報告。采用 JUE FENG 軟件。
設備功能及技術指標：
1、 燃燒室：寬（1.0±0.1）m×深（2.0±0.1）m×高(4.0±0.1)m。
2、 吸煙罩底面尺寸為長 1.5m×寬 1m。
3、 排煙管道與吸煙罩相連，管道的內徑 D=315mm，管道內氣體流速zui大時可達到 1.5m 3/s。
4、 燃料：商用丙烷氣體，純度≥95%。
5、 氧分析儀 選用進口順磁 O2分析儀表
1 分析方法：順磁型；測量組份：O2；測量范圍：0-25%
2 重復性：＜1% 零點漂移：≤0.5%/月 量程漂移: ≤0.5%/月
3 30min 周期內，噪聲和漂移不超過 0.01%
4 線性偏差: ＜1%
5 響應時間：T90≤3 秒
6 485 通訊、模擬輸出:4～20mA 環境溫度：5℃～＋45℃
7 供電：220VAC±10%，50～60Hz
6、 二氧化碳分析儀 選用德國 CO2分析儀表
1 分析方法：紅外吸收 測量組份：CO2
2 測量范圍：0-10%
3 重復性：＜1% 零點漂移：≤1%/月 量程漂移: ≤1%/月
4 線性偏差: ＜1%
5 響應時間：T90≤2 秒
6 485 通訊、模擬輸出：4～20mA 環境溫度：5℃～＋45℃
7供電：220VAC±10%,50～60Hz
7、 雙向探頭為長 32mm、外徑 16mm 的圓柱體，由不銹鋼材料制成。
8、 壓力傳感器的量程為 0 Pa-200 Pa，測量精度在±5 Pa。
9、 K 型鎧裝熱電偶內絲徑為 1.5mm，符合 GB/T 16839.1-1997 標準規定。
10、 取樣探頭為外徑 10mm 的圓柱形，通過取樣管與氣體分析儀相連。
11、 煙氣測量系統符合 GB/T 31248 中 4.7 條規定。
12、 計算機控制，計算機操作，滿足標準對相關數據的采集、記錄、處理的要求。試驗結束，
自動打印試驗報告。采用 JUE FENG 軟件。
|
