1概述:

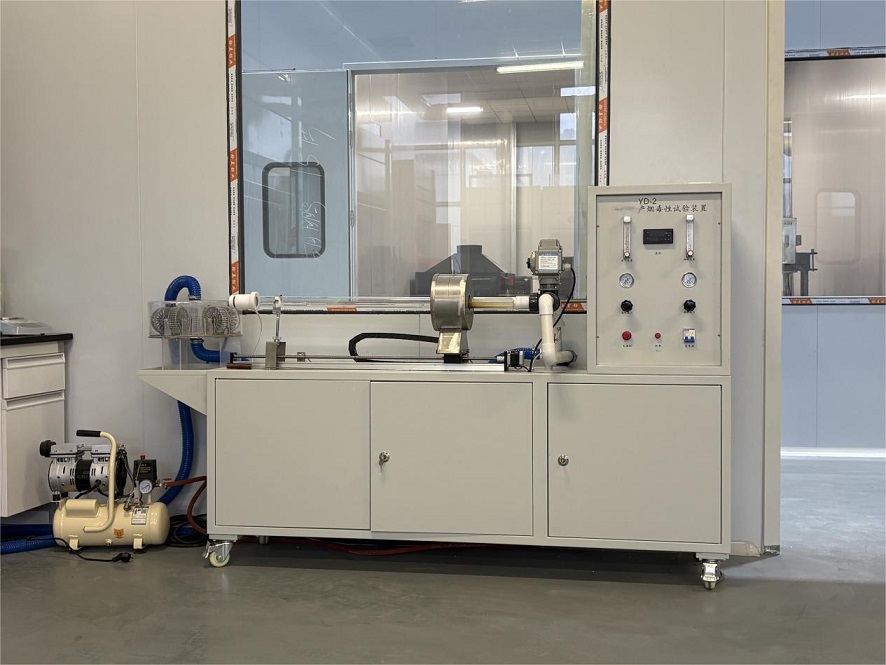

YD-2型產煙毒性試驗裝置是一種測試材料燃燒產生煙氣的毒性等級的試驗設備。 采用均速載氣流,穩定供熱的環形爐對質量均勻的試樣,進行均速移動掃描加熱,在充分產煙的情況下進行動物染毒試驗,從而判定材料產煙毒性危險所屬的級別。
該設備符合GB/T20285《材料產煙毒性危險分級》國家標準。
- 環形爐:由爐殼、爐體、爐管、電加熱絲組成。爐殼采用耐腐蝕不銹鋼板焊接而成。爐管為全纖維型節能材料制作,爐管內徑為¢47±1mm,長度為95mm-110mm。電加熱絲采用瑞典康泰爾公司生產的電加熱絲,使用壽命長,是國產同類產品的8倍。加熱功率滿足GB/T20285第7.2要求。
- 石英管及石英舟:由石英玻璃制成,石英管公稱通徑為(36±1)mm,管壁厚(2±0.5)mm,長度1000 mm-1300 mm。石英管支撐架可橫向、縱向調整。
- 煙氣采集配給組件:由三通旋塞、稀釋氣輸入管和配氣彎管組成,所有煙氣流動管公稱通徑(36±1)mm,管壁厚(2±0.5)mm。
- 小鼠轉籠:用鋁板、模具沖壓制成,轉籠質量(60±10)g.
- 染毒箱:用無色透明有機玻璃制成,一次可容納10只小鼠同時進行染毒試驗。
- 溫度控制系統:由控溫?zé)犭娕?,冷端溫度補償和溫度控制器、數顯儀表等組成,對環形爐的溫度控制滿足GB/T20285第7章的要求。
- 爐位移控制系統:環形爐傳動機構采用步進電機驅動噪聲小,精度高。位移速率在(10±0.1)mm/min,可移動距離大于600 mm。也可在(5-50)mm/min范圍內自已選擇速度。尤其在試驗結束后環形爐復位,選擇快速會節約 很多時間。
- 載氣和稀釋氣供給系統:由空氣壓縮機、調節閥、流量計和連接管路組成。
- 小鼠運動記錄系統:小鼠運動記錄采用霍爾傳感器通過計算機檢測小鼠籠轉動情況,能檢測到1/2周。進入小鼠運動圖譜動態觀測,10路鼠籠信號就在圖中同時顯示出來。試驗結束由計算機打印圖表和試驗報告。
石英管和各接頭處的密封:在加工時各端口進行配對研磨,接口處密封良好。試驗產生的廢氣通過塑膠軟管,可直接排放到通風管內,工作現場無任何煙氣泄出,不需要加裝任何煙罩。
計算機軟件(采用JUE FENG軟件)
軟件共分10大模塊:管理員登陸、實驗參數、溫度顯示、小鼠觀測、數據庫、試驗結果、用戶管理、用戶手冊、關于我們、退出。設備由計算機操作及控制,自動化程度高。電腦一臺。
2.基本參數
2.1工作環境:20℃-40℃。
2.2電壓:220V±10%、50HZ,功率:2KW。
2.3環形爐加熱溫度:(300~1000)℃。
2.4環形爐加熱精度:靜止時±1℃,運動時±2.5℃。
2.5移動速度: (10~50)mm/min。
2.6移動距離:≥600 mm。
2.7石英管:公稱通徑(36±1)mm,長度(1000+300)mm。
2.8小鼠轉籠質量: (60±10)g。
2.9載氣流量 :0-10L/min。
2.10 稀釋氣流量:按標準選擇。
3試驗原理
采用均速載氣流,穩定供熱的環形爐對質量均勻的條形試樣進行均速移動掃描加熱,可以實現材料的穩定熱分解和燃燒,獲得組成物濃度穩定的煙氣流。
同一材料在相同產煙濃度下,以充分產煙而無火焰情況下的煙氣進行動物染毒試驗,按動物達到試驗終點所需的產煙濃度作為判定材料產煙毒性危險級別的依據,所需產煙濃度越低的材料產煙毒性危險越高,所需產煙濃度越高的材料產煙毒性危險越低。
按級別規定的材料產煙濃度進行試驗,可以判定材料產煙毒性危險所屬的別級。
3.1.級別的劃分
材料產煙毒性危險分為3級:安全級(AQ級)、準安全級(ZA級)和危險級(WX級);其中AQ級又分為AQ1級,AQ2級,ZA級又分為ZA1級,ZA2和ZA3級。
不同級別材料的產煙濃度指標見表1。
表1材料產煙毒性危險分級
|
級別
|
安全級
(AQ)
|
準安全級
(ZA)
|
危險級(WX)
|
|
AQ1
|
AQ2
|
ZA1
|
ZA2
|
ZA3
|
|
濃度/(mg/L)
|
≥100
|
≥50.0
|
≥25.0
|
≥12.4
|
≥6.15
|
<6.15
|
|
要求
|
麻醉性
|
試驗小鼠30min染毒期間內無死亡(包括染毒后1h內)
|
|
刺激性
|
試驗小鼠在染毒后3天內平均體重恢復
|
3.2.級別判定的試驗終點
以材料達到充分產煙率的煙氣對一組試驗小鼠按表一規定的濃度進行30min 試驗,根據試驗結果作如下判定,若一組試驗小鼠在30min染毒期間內(包括染毒后1h內)無死亡,則判定該材料在次級別下麻醉性合格;若一組試驗小鼠在30min染毒后不死亡及體重?zé)o下降或體重雖有下降,但3天內平均體重恢復或超過試驗時的平均體重,則判定材料在次級別下刺激性合格;以麻醉和刺激性皆合格的zui高濃度級別定位該材料產煙毒性危險級別。
|
