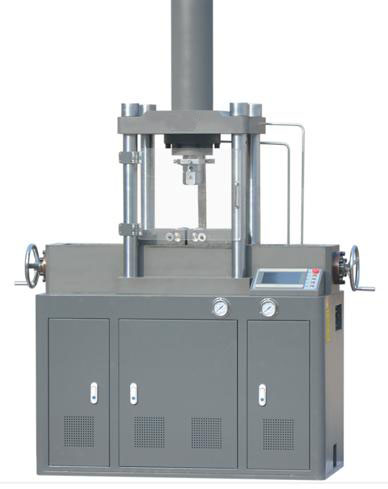

- LW-400B型彎曲試驗機是采用了液壓動力源驅動，其由試驗主機、油源（液壓動力源）、標準彎曲壓頭、控制系統四部分組成，最大試驗力400kN。
- LW-400B型彎曲試驗機用于棒材、板材及建筑用螺紋鋼等金屬材料的彎曲試驗，該試驗機采用雙向液壓油缸加載，通過手輪調節支輥間距并能夠自鎖。
- 該試驗機及配件符合以下標準要求：
GB/T232-2010《金屬材料彎曲試驗方法》
GB1499.1-2008《鋼筋混凝土用鋼 第1部分：熱軋光圓鋼筋》
GB1499.2-2018《鋼筋混凝土用鋼 第2部分：熱軋帶肋鋼筋》
試驗機是四立柱框架結構，主油缸上置，主體結構由油源、機箱、油缸、活塞、輪支輥組件、光杠、上橫梁等零部件組成。
試驗機采用高密封性雙向油缸，效率高且耐久性強。
試驗機設計在美觀、便捷、安全方面有充分考慮，例如：主機結構件采用球墨鑄鐵精密加工制成，整機剛性強且穩定性好；工作臺高度800mm便于取放試件；平臺上方配置高韌性防護網，在試驗空間與操作者之間形成隔離，能夠有效保證操作者安全；光杠表面鍍鉻拋光，硬度高、耐磨、美觀、防銹；
- 支輥間距通過搖動手輪帶動絲杠進行調節，間距調節好后支輥自鎖無需緊固，操作方便，大大降低了勞動強度。
彎曲壓頭是為國家標準GB/T232-2010《金屬材料彎曲試驗方法》而設計的配套產品。該產品是鋼筋彎曲試驗中必需的一種專用工具，更換方式為插入式操作便捷。
正反向彎曲裝置一體式設計，不需要反向彎曲裝置重復裝卸，降低了勞動強度、提高了效率；并且該裝置符合標準GB1499.2-2018《鋼筋混凝土用鋼 第2部分：熱軋帶肋鋼筋》中對反向彎曲試驗的相關要求。
觸摸式彎曲試驗控制系統，操作簡單、占用面積小、可根據試驗要求設定彎曲角度并自動計算所需彎曲壓頭直徑與支輥間距、有手動與自動雙模式選擇、自動模式下可實現試驗過程一鍵操作（以下為控制系統圖例）。
- zui大推力：400kN ；
- 工作行程：350mm；
- zui大工作壓力：25Mpa；
- 彎曲角度范圍：0-180°（角度可設置）；
- 彎曲圓試樣直徑：Φ6-Φ50mm；
- 可安裝彎曲壓頭直徑：Φ6-Φ450mm；
- 支輥zui大間距：620 mm；
- 油缸加載速度：約90mm/min；
- 主機外形尺寸：1450mm×640mm×2000mm；
- 整機功率：1.1kW；
- 主機重量：約1200 kg；
- LW-400B型彎曲試驗機主機框架，高效雙向油缸，拉線式位移傳感器；
- 標準彎曲壓頭一套：
- 1、壓頭數量：22個(彎曲壓頭直徑mm：24/30/32/40/48/50/56/60/64/70/
72/80/88/90/100/110/125/140/160/168/192)；
2、壓頭座數量：4個
3、壓頭直徑：6-192；
4、適用范圍：直徑6-32mm的HRB400/HRBF400/HRB400E/HRBF400E鋼筋；
5、重量：凈重55；總重量60；
6、包裝尺寸：650mm×370 mm×135 mm
注：其他規格的壓頭，如用戶需要可另行定貨
|
