一、設備簡介：

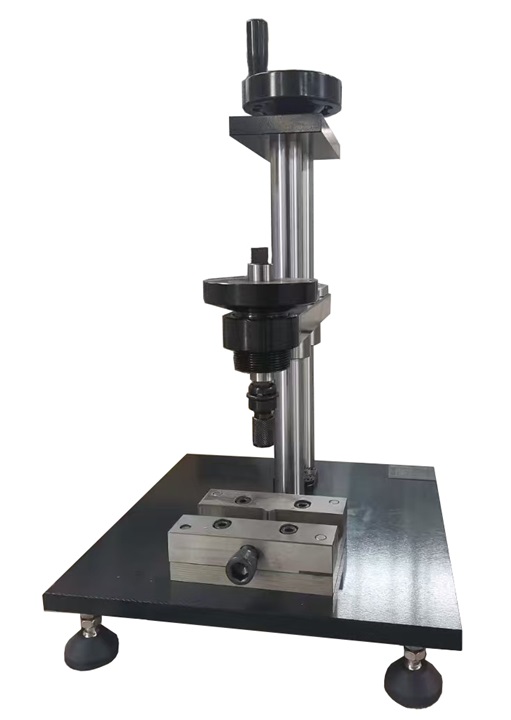

扭矩測試儀用于測試螺絲/螺栓的耐扭斷力。本機將產品所受到軸向扭轉力與反作用力，常用扭力扳手來計量。本機可對產品進行轉力測、鎖動測試、鎖動扭力測試等多種測試方式。
符合標準：GBT3098.13-1996《緊固件機械性能 螺栓與螺釘?shù)呐ぞ卦囼灪推茐呐ぞ?nbsp; 公稱直徑1-10mm》
二、設備使用：
1、將設備底座鎖于臺面上（四角有螺絲孔位）固定住；
2、將扭力治具（依測試螺絲牙距選擇）裝入虎鉗中，再將所要測試的螺絲輕輕旋入2-3個牙，后將扭力臺底座上的中心刻線與治具2上的中心對齊，用夾緊手柄旋轉將其治具固定?。ㄈ绻i不緊的話，測試時可能不會扭斷，只會滑牙）；
3、將螺絲批頭轉接部裝入高度調整盤下端轉接套筒內，選擇和測試螺絲頭相配的起子頭，並裝入起子頭轉接部；
4、用高度調整盤調節高度至***點（將起子頭裝入螺絲頭內）；
5、將扭力扳手裝入高度調整盤上端，用力均勻旋轉直到螺絲斷掉為止；或者直到扭到螺絲所設計的可承受的扭力，如果螺絲沒斷，則此螺絲OK！如果斷了，則此螺絲不OK??；
6、讀數（扭力扳手PEAK針位置即為測試值）；
三、測試產品：
A類：鐵螺絲與鐵螺帽（螺孔）之固定，如：
※ 箱體各組件之組合
※ 接地螺絲、螺帽之固定
※ PCB固定于箱底
B類：鐵螺絲、銅螺帽（螺孔及鋁合金材料螺孔）之螺定，如：
※ 電晶體或線材端子固定于鋁散熱片上
※ 呂散熱片固定于PCB上
※ 大電容或電晶體端子（TERMINAL）之固定螺絲
※ RS-232六角銅柱之固定
C類 鐵螺絲（自攻）鎖于塑膠孔
※ 塑膠面板固定于箱底
※ PCB固定于塑膠面板上
D類：鐵螺絲（自攻）鎖于板厚1.0之抽牙孔
※ M3抽牙也為φ2.8（+0，-0.05）
※ M4抽牙孔為φ3.65（+0.05，-0）
E類 鐵螺絲（自攻鎖于板厚1.2之抽牙孔，抽牙孔尺。
附：主機 1臺
夾具 2套
內六角 1把
轉換接頭 1個
套筒（隨機） 3個
批頭（隨機） 2支
|
