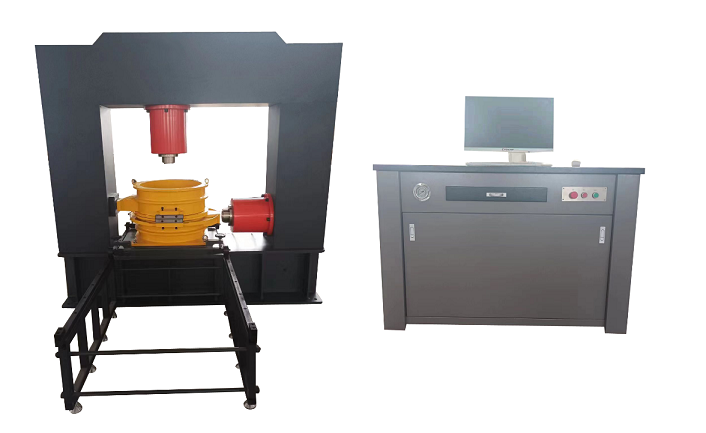

SDSJ-50粗粒土直接剪切試驗儀
|
||||||||||||||||||||||||||||||||||||||||
| 產品說明 | ||||||||||||||||||||||||||||||||||||||||
粗粒土直剪壓縮試驗機，是根據中華人民共和國水利部發布的SL237-1999《土工試驗規程》中SL237-059-1999粗顆粒土直接剪切試驗的規定研制。用于測定粒徑為80mm的粗顆粒土的抗剪強度和變形與時間關系的專用設備。該設備可同時直剪試驗和壓縮試驗，互不干預數據。 粗粒土直剪壓縮試驗機采用框架式，上下兩層圓形剪切盒，開縫高度可調。軸向荷載及水平推力均用荷載傳感器測定，垂直沉降量及水平剪切位移量采用電阻尺測定。所有液壓操作及控制閥門均集中安放于操作控制屏上。采集系統配套我公司自動數據采集系統，完成自動數據采集。 本儀器主要由三部分組成：測控系統、加載系統、附件（含兩層圓形剪切盒、可移動墊板、電動升降移動架等）。 技術參數：
性能和特點 1、 儀器測控系統核心控制系統采用高速32位ARM微控制器，內置實時操作系統，超高速的采樣以及運算能力保證試驗過程中各項數據的精準采集及顯示。 2、 測控系統操作界面采用了集成了觸控的工業平板電腦，試驗測控軟件功能齊全，滿足規范所需的數據顯示和自動試驗功能，具有完善的記錄，報表展示功能。 3、 軸向加載系統由交流伺服油源驅動，剪切速率更穩定，帶有大環反饋系統的恒壓比例閥控制。穩壓狀態無噪音。 4、 可選配數控計量油源（剪切速度可降低至0.001-5mm/min）。 5、 自帶試模移動導軌和定位裝置，標配試模提升裝置（可水平移動的微型吊車）。 6、 可選裝其他尺寸的試模套件。 7、 一機可完成固結，固結直剪等試驗。 8、 獨立的伺服測控柜，帶有獨立的10寸觸摸屏和19寸工業嵌入式工業平板電腦。 9、 自主研發的粗粒土力學系列PC版試驗軟件，可完成試驗，繪圖，數值分析，報表等功能。 |
||||||||||||||||||||||||||||||||||||||||
