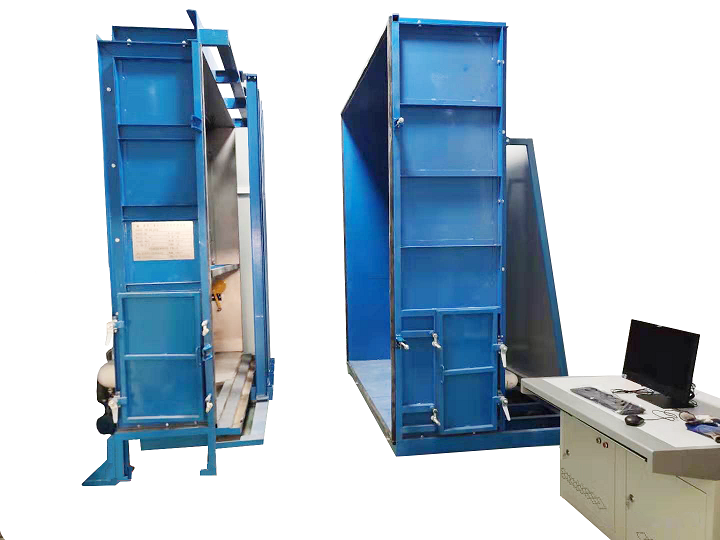

【產品概述】
在吸收日本、美國及德國等國家先進技術的基礎上，結合我國具體情況，開發出符合國情的系列建筑門窗動風壓性能檢測設備，對建筑門窗進行氣密性能、水密性能、抗壓變形性能進行檢測，完全符合國標對檢測設備的要求。
【執行標準】
GB/T 7106-2019《建筑外門窗氣密、水密、抗風壓性能檢測方法 》
GB/T 7106-2008《建筑外門窗氣密、水密、抗風壓性能分級及檢測方法 》
【技術參數】
可測試件規格：在zui大尺寸限度下均可測。洞口尺寸靈活可調，同時采用特殊的側板加固裝置，使其有足夠的剛度和良好的密封性。
|
名 稱
|
主 要 指 標
|
精 度
|
|
抗 風 壓 性 能
|
靜壓差：≥±5000Pa
位移量：0~50mm
|
靜壓差：≤2%
位移量：≤±0.1mm（優于國標要求）
|
|
氣 密
|
空氣流量：0~300m3/h
|
空氣流量：≤3%
靜壓差：≤2%
|
|
水 密
|
穩定加壓
|
淋水量：2 L/（m2·min）
靜壓差：≥700 Pa
|
淋水量：2L/（m2·min）
靜壓差：≤2%
|
|
波動加壓
|
淋水量：2~3L/（m2·min）
周期：≥3s
|
淋水量：3L/（m2·min） 周期：2s~6s
波動壓力：≤2% 周期：3s~5s
|
|
電源供電
|
三相五線制 AC380V 15kW
|
水源要求：上、下水
|
| |
|
|
|
|
【檢測原理】
將試件安裝在壓力箱上，采用模擬靜壓箱法，測量試件的氣密性能、水密性能和抗風壓性能。氣密性能檢測即在穩定壓差狀態下通過扣箱測量試件的空氣滲透量；水密性能檢測在穩定壓差或波動壓差作用時向試件室外側淋水，測定試件不發生滲漏的能力；抗風壓性能是在穩定或波動壓差下測量試件承受允許變形及不發生破壞的能力。
檢測裝置由壓力箱、扣箱、試件、安裝框架、供壓裝置（包括供風設備、壓力控制裝置）、淋水裝置及測量裝置（包括空氣流量裝置、壓差計及位移計）組成。檢測裝置的構成如圖所示。

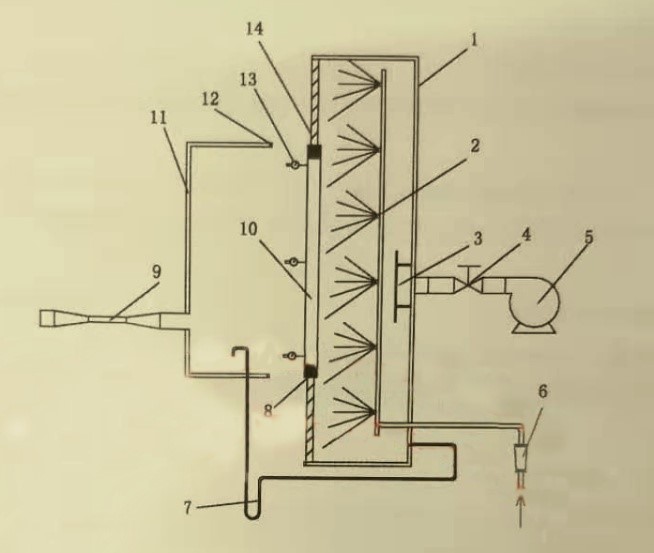

氣密性能檢測裝置示意圖
說明：
1——壓力箱 8——安裝框架
2——淋水裝置 9——空氣流量測量裝置
3 ——進氣口擋板 10 ——試件
4 ——壓力控制裝置 11 ——空氣收集箱
5 ——供風設備 12 ——密封條
6——水流量計 13——位移測量裝置
7 ——壓差測量裝置 14——封板
【產品特點】
- 根據zui新7106標準研發，同時兼容現有標準，在試件框和軟件中預留相應接口和采集計算通道，新增扣箱部分。同時也可進行整體更換，節約成本，方便試驗。
- zui大壓力控制范圍不小于±7000Pa。
- 采用了美國進口噴頭及600mm超厚的箱體設計，保證了噴頭與試件間的距離，保證在試件外表面形成一個連續穩定均勻的水幕。
- 箱體結構采用大號加厚槽鋼，保證了箱體良好的抗壓性，并在箱體的側面設計了一個獨特的氣密檢測專用門，確保氣密檢測的準確可靠；箱體內襯不銹鋼鋼板，水箱完全采用不銹鋼制作，具備良好的防腐防銹性能。
- 設備經過減震處理，實驗室只需配備給排水管道及動力電即可開展工作，無需做設備地基處理。可根據試驗室情況設計設備的管道走向。
自動控制功能的設備具備以下優點
- 由計算機自動控制調節系統的靜壓和波動壓，并實時進行數據采集、實時存儲，掉電后數據不會丟失；
- 電力消耗隨壓力需要而變化，自帶水箱循環用水，設備總體節能環保；
- 先進的數據處理系統，能自動對測試結果進行分析處理，并及時準確的輸出檢測報告；
- 報告和原始記錄采用Microsoft Word進行處理，用戶可自行修改制作其格式，軟件內附國家建筑工程質量監督檢驗中心的報告格式供用戶參照；
- 測控專用軟件由資深檢測人員采用Windows95/98/2K/XP平臺、VB/VC混合編程，方便靈活的人機對話界面控制全部檢測過程；
- 開放式Access數據庫管理，具有很強的兼容性，可與任何管理軟件接口實現無縫連接；
【型號規格】
|
型號
|
可測試件zui大尺寸
|
設備靜壓箱尺寸
|
風機尺寸
|
房間zui小尺寸
|
|
MCD-K2424
|
2.4×2.4
|
長 2.7×寬 2.9×高 3
|
2×2.5×2
|
5×6×3.5
|
|
MCD-K3030
|
3.0×3.0
|
長 3.5×寬 2.9×高 3.6
|
2.5×2.5×2
|
6×6×4
|
|
MCD-K3535
|
3.5×3.5
|
長 4×寬 2.9×高 4.1
|
2.5×2.5×2
|
7×6×4.5
|
|
MCD-K5035
|
5.0×3.5
|
長 5.5×寬 2.9×高 4.1
|
3×2.5×2
|
8.5×6×4.5
|
|
備注：1.設備尺寸可根據需要定制調整。
2.房間尺寸為zui小尺寸，不包括控制室及風機房。
|
|
