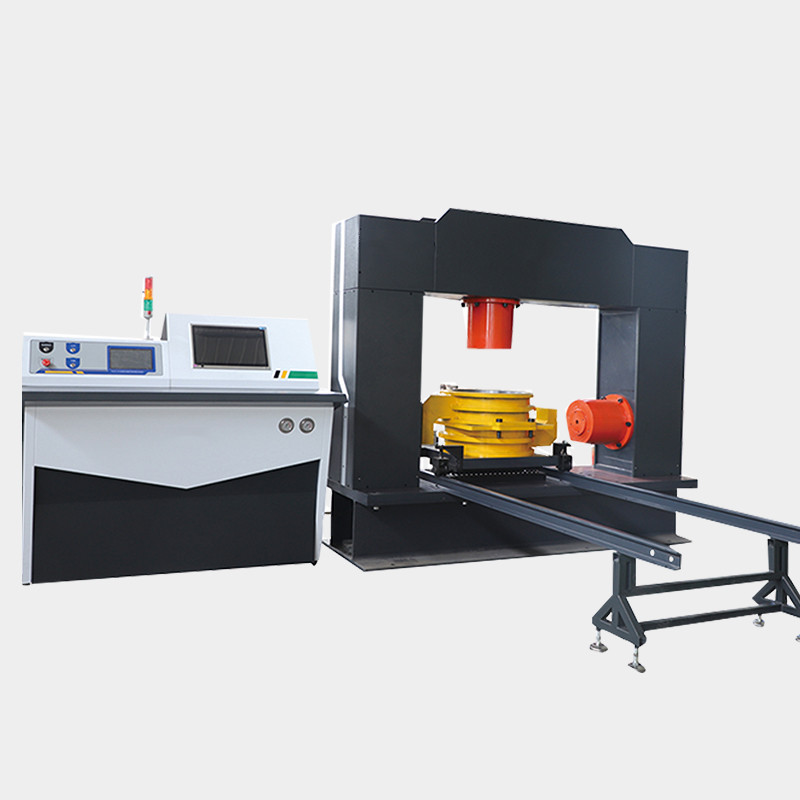

SRZJ-50型粗粒土直剪壓縮試驗機
|
| 產品說明 |
產品簡介：
SRZJ-50型粗粒土直剪、壓縮試驗機，是根據水利部發布的SL237-1999《土工試驗規程》中SL237-059-1999粗顆粒土直接剪切試驗和SL237-58-1999粗顆粒土固結試驗的規定研制的。它適用于測定zui大粒徑為80mm的粗粒土的抗剪強度和固結變形量，據此求得抗剪強度與壓力的關系。本機采用龍門式框架，兩層圓形剪切盒，開縫高度可調；壓縮容器采用浮環式結構。軸向荷載及水平荷載均用傳感器測定，垂直沉降量及水平剪切位移量采用位移傳感器測定。所有液壓操作及控制閥門均集中安放于操作控制屏上。采集系統配套我公司自動數據采集系統，完成自動數據采集。
產品特點：
1、伺服泵、比例閥數字閥串聯控制，穩壓狀態無噪音。
2、可選配數控計量油源（剪切速度可降低至0.001-5mm/min）。
3、自帶試模移動導軌和定位裝置，標配試模提升裝置可水平移動的微型吊車。
4、可選裝其他尺寸的試模套件、多種試模兼容。
5、可完成固結，固結直剪等試驗,，一機多用。
6、獨立伺服測控柜，帶有獨立的10寸觸摸屏和19寸工業嵌入式平板電腦。
7、自主研發的粗粒土力學系列PC版試驗軟件，可完成試驗、繪圖、數值分析、報表等功能。
技術參數：
1、直剪儀加載架：框架式
2、試樣尺寸：Φ504.6*400mm（面積2000c㎡）
3、zui大垂直載荷：700kN
4、zui大水平推力：700kN
5、載荷jing度：0.5%
6、zui大垂直行程：125mm
7、zui大水平行程：125mm
8、垂直位移傳感器：0-100mm
9、水平位移傳感器：0-100mm
10、位移jing度：0.05mm
11、垂直水平穩壓誤差：±0.5%F.S
12、垂直、水平油缸活塞面積：490.6c㎡（直徑250mm）
13、主機尺寸：（長寬高）2540×800×2170mm
14、主控柜尺寸：（長寬高）1660×1150×1680mm
15、整機安裝面積：10㎡
16、整機重量：5T
17、整機功率：4kW
18、標配伺服泵油源：水平剪切速度1-10mm/min
19、選配數控計量油源：水平剪切速度0.001-5mm/min
20、飽和方式：水頭飽和法/真空飽和法
|
