一、簡介

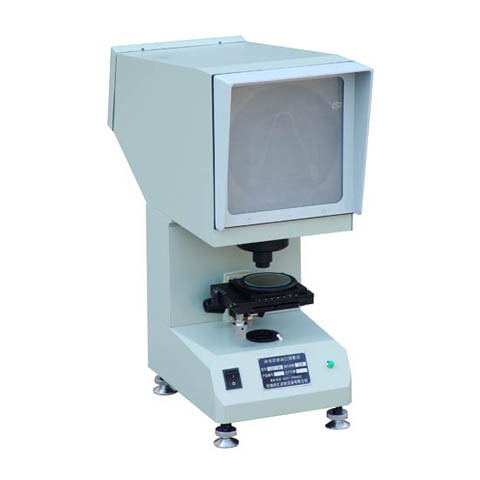

       CST-50型沖擊試樣投影儀是我公司根據廣大用戶的實際需要和GB/T229—2007《金屬夏比沖擊試驗方法》中對沖擊試樣缺口要求而開發的一種專用于檢驗夏比V型和U型缺口加工質量的光學儀器，該儀器是利用光學投影方法將被測的沖擊試樣V型和U型缺口輪廓放大50倍后投射到投影屏上，與投影屏上的沖擊試樣V型和U型缺口標準樣板圖對比，以確定被檢測的試樣缺口是否合格。其優點是操作簡便，對比直觀。

二．方案描述

       本投影儀光源發出的光線經聚光鏡照射到被測物體，再以物鏡將被照射物體放大的輪廓投射到投影屏上。 根據需要，本儀器為單一投射照明，光源通過一系列光學元件投射在工作臺上，再通過一系列光學元件將被測試樣缺口輪廓清晰地投射到投影屏上。物體經二次放大和二次反射成正像，在投影屏上所看到的圖形與實際試樣放置的方位一致。將被測度樣放在工作臺上，旋轉工作臺升降手輪，調焦至影像清晰，再調整圓工作臺和縱橫向調節手輪，使已放大了50倍的試樣V型（或U型）缺口投影圖與本儀器所提供的也放大了50倍的沖擊試樣缺口標準尺寸圖對比，即判斷出沖擊試樣V型（或U型）缺口的幾何尺寸加工質量。

三．主要技術參數：

1、投影屏直徑：180mm

2、光源（鹵鎢燈）：12V     100W

3、工作臺尺寸：

                       方工作臺尺寸：  110×125mm

                       圓工作臺直徑：  90mm

                       工作臺玻璃直徑：70mm

4、工作臺行程：

                        縱向： ±10mm

                        橫向：±10mm

                        升降：±12 mm （無刻度）

5、工作臺轉動范圍：0～360°（無刻度）

6、電源：220V  50Hz

7、外形尺寸：515×224×603mm

8、重量： 約18kg

9、儀器放大倍率：         50x

      物鏡放大倍率：         2.5x

      投影物鏡放大倍率：     20x
