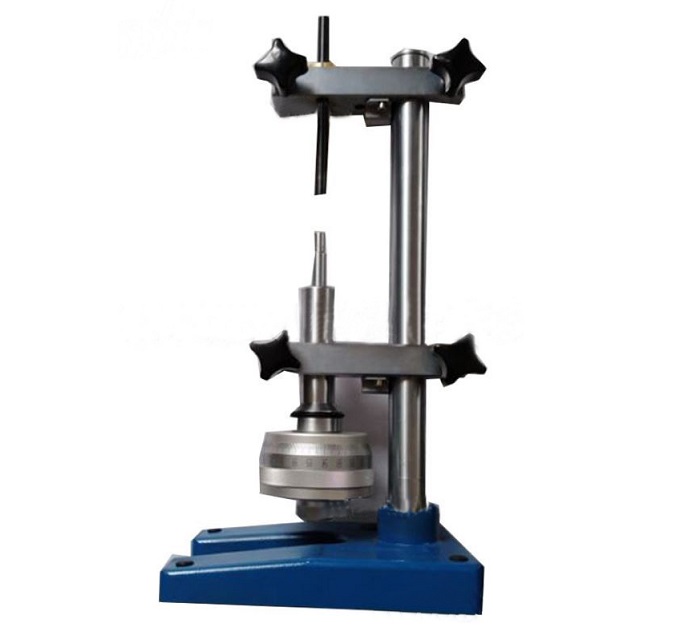

SRGB-2000型引伸計標定儀.JPG)
|
| 產品說明 |
SRGB-2000型引伸計標定儀，是一種純機械式的高精度位移測微儀器。依據JJG762-2007引伸計檢定規程及JJF1096-2002引伸計標定器校準規范的要求，專門用于對各類引伸計的標定，也廣泛用于位移傳感器的檢定及相應百分表、千分表的檢定。 結構特點及讀數方式 1、本儀器由精密微分測頭及測量支架組成。該標定儀是積木式結構設計。將精密微分測頭及支臂以多種方式或位置組合，同時配有加長立柱附件，配有圓柱、板、刀片等多種形式的分離試樣，可以方便地進行多種規格型號引伸計的計量標定。用戶還可以根據自己的測試特殊需要，配置專用配件進行精密微變形量計量。 2、精密微分測頭由滑動量桿、量桿套筒、讀數內筒、讀數外筒及高精密螺紋付組成。其最大量程25mm；最小分度（游標分度）0.0002mm；旋轉外筒分度0.002mm。 位移變化讀數為：L=（a+0.001b+0.0001c）-(a0+0.001b0+0.001c0) 其中：a－內筒毫米刻線讀數；b－外筒刻線讀數；c－游標刻線讀數；a0 b0 c0 為相應位移變化前讀數 各項技術精度指標 1、測量引伸計標距范圍Ｌmax 500mm 2、測量支座上支臂安裝孔徑 φ10；φ28 3、微分測頭讀數內筒軸向刻度 0.5mm/格 4、微分測頭讀數內筒游標刻度 0.0002mm/格 5、微分測頭讀數外筒園周刻度 0.002mm/格 6、高精密微分測頭精度指標 標定儀示值誤差： 量程0.5mm以內≤0.5μm 絕對誤差 量程0.5mm以上≤0.10% 逐點相對誤差 參照標準： JJF1096-2002《引伸計標定器校準規范》 ISO9513:1999《金屬材料單軸試驗用引伸計標定》 JJG762-2007《引伸計檢定規程》 可進行0.5級引伸計的標定 隨本儀器配有測量附件 1、組合校準桿2件。用于組合多種模擬分離試樣。 2、刀片4件。裝置于組合校準桿上：用于COD或JIC夾規檢定。 3、橫試片2件。裝置于組合校準桿上：用于橫向引伸計的檢定。 4、板件2件。裝置于組合校準桿上：用于模擬板材試樣的檢定。 5、φ10×100桿1件。置于上支臂卡簧孔內用于模擬10mm以上直徑試樣的檢定。 6、φ10×50桿件1件。置于測微頭連接套內用于模擬10mm以上直徑試樣的檢定。 7、φ10/φ5×100變徑桿1件。置于上支臂卡簧孔內用于模擬5mm以下直徑試樣的檢定。 8、φ10/φ5×50變徑桿1件。置于上支臂卡簧孔內用于模擬5mm以下直徑試樣的檢定。 9、170mm加長立柱1件。用于延長標定儀高度。 10、聯接套1件。置于微分測頭滑動量桿φ10端頭上，連接分離試樣進行檢定。 11、可以測量標距500mm的引伸計 12、為調試及安裝方便，隨儀器配有14號呆扳手一把、3號內六角扳手一把、一字頭、十字頭螺絲刀各一把。 |
