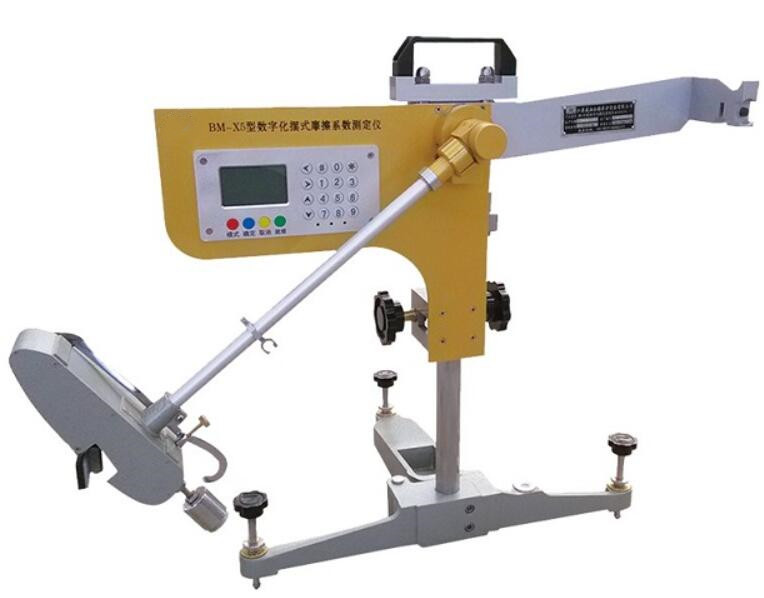

BM-X5數字化擺式摩擦系數測定儀
|
| 產品說明 |

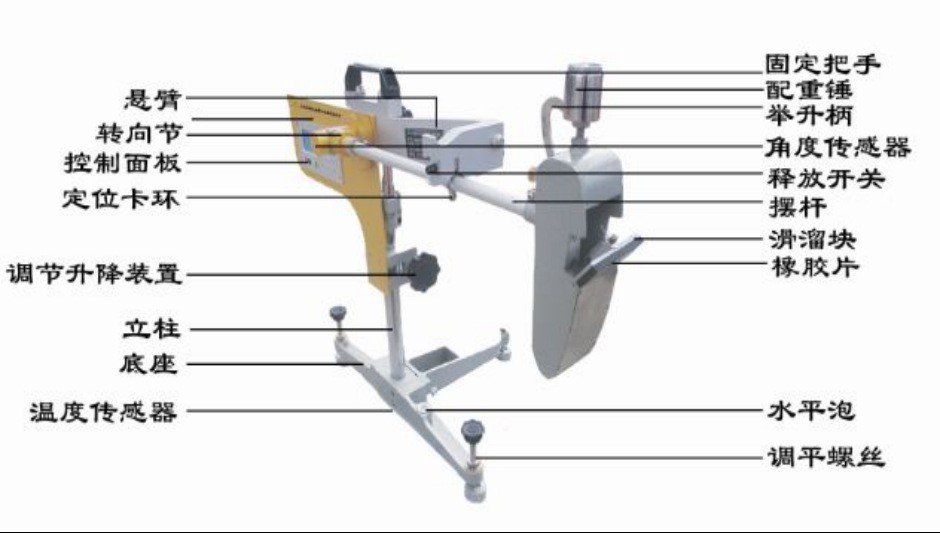

適用范圍： 本測定儀用于測定瀝青路面、機場跑道、標線或其他材料試件的抗滑值，用以評定路面或路面材料在潮濕狀態下的抗滑能力。也可通過對典型路面摩擦系數的測定，作為確定輪胎配方的依據之一。 擺式摩擦系數測定儀，簡稱擺式儀，是動力擺沖擊型儀器。它是根據“擺的位能損失等于安裝于擺臂末端橡膠片滑過路面時，克服路面等磨擦所做的功”這一基本原理研制而成。 符合標準：JT/T763-2017《擺式摩擦系數測定儀》行業標準 JJG（交通）053-2017《計量鑒定規程》 JTG 3450-2019《公路路基路面現場測試規程》 JTG 3432-2024《公路工程集料試驗規程》 產品特點： 1、 自帶液晶顯示功能，可視化讀數； 2、 自帶角度傳感器自動檢測； 3、 自帶溫度傳感器，實時修正測量值； 4、 可設置千米樁、百米樁； 5、 可對測量數據進行存檔，并使用USB接口導出數據至電腦中； 6、 創新的外觀設計，攜帶方便。 主要技術參數： 1. 擺頭質量：1500±30G 擺重心距：410±5mm（自擺動中心距離） 2. 橡膠片對路面的正向靜壓力：2263G(22.2N) 3. 橡膠片規格：76mm*25.4mm*6.35mm 4. 橡膠片外邊緣距擺動中心距離：508mm 5. 儀器總質量：約12kg 6. 擺值精度1BPN，擺值范圍0-150BPN 7. 充電電源直流12V，500mA 8. 溫度測量精度0.1℃，測量范圍0-100℃ 9. 充滿電一次可連續工作35小時 10. 3.3吋中文液晶屏，工作狀態，擺值，溫度，電池電壓及試驗次數等參數全部同時中文顯示。 試驗步驟: 選點在測試路段，在橫截面上測點應在車輪軌跡處，且離路面邊緣應不小于1m。 1）清潔路面，用掃帚或其他工具將測點打掃干凈。 2）儀器調平； a、將儀器置于路面測點上，并使擺的擺動方向與行車方向一致； b、轉動底座上的調平螺栓，使水平泡居中。 3）標定θ0 a、放松固緊把手，轉動升降把手，使擺升高并能自由擺動，然后旋緊固定把手； b、長按模式鍵3s,打開設備，按模式鍵選擇進入?yún)?shù)標定界面，選擇θ0 =_____，按就緒鍵釋放開關體。到左側最高點后用手接住擺。 c、重復b操作3次看其θ0 值不差過0.2后按確認鍵保存，返回進入測量模式 d、輸入千米樁百米樁（如測G2，668Km+200處,輸入千米樁0668百米樁200） e、調節滑動長度126mm.按標尺調節 f、灑水按就緒鍵進行測量，測量后按確定鍵保存即可。 （BPN定義為摩擦系數的100倍）
|
