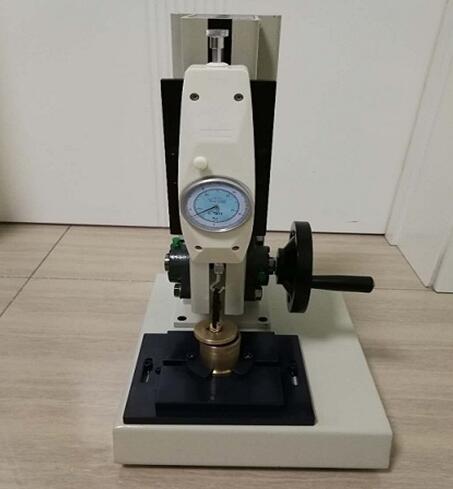

SR-2017型土壤附著力測試儀
|
| 產品說明 |
一、概述： SR-2017型土壤附著力測試儀根據《JTS237-2017水運工程地基基礎試驗檢測技術規程》標準設計制造，用于測定粘性土吸附在金屬板上的單位面積附著力。測定用的土樣應為保持天然含水量的擾動粘性土，也可取自吸附在挖泥船耙頭、泥斗上的土樣進行試驗。 二、儀器構成： 手搖式升降臺；測力計（具有峰值保持功能）；底座（用于固定土樣杯，并且能前后左右移動）；土樣杯；護環；壓板；加壓裝置（2kg）。 三、技術參數： 1、量程：20N（2kg） 2、分度值：0.1N（0.02kg） 3、精度：1% 四、試驗方法： （1）試驗采用指定含水率狀態試樣，當試樣中含有粒徑大于0.5mm的土粒和雜物時，予以剔除。 （2）取代表性土樣250g，測定含水率；將試樣充分調拌均勻，用準備好墊圈套住杯口，將試樣分層填入試樣杯中，填實填滿，不留空隙（不留氣孔），對液性指數偏低的試樣要充分?jǐn)_動，密實地填入試樣杯中，刮去墊圈上部余土，使土面與墊圈平齊；除去墊圈，土面高出杯口約0.5mm； （3）將土樣杯放置在附著力儀底座上，壓板對準土樣杯口，使壓板平面完全接觸地面；在壓板上部無沖擊地施加荷重2kg砝碼，持續30s，擦凈杯口擠出的余土； （4）搖動手柄啟動拉力設備，平穩拉動壓板，緩緩增加拉力，轉速控制在6r/min，直至土樣被拉斷，記錄測力計的最大讀數； （5）拉力計具有峰值保持功能，所以試驗完成以后的數值即為試驗的最大讀數。 （6）按上述步驟重復四次試驗，刪除四次測定值中的最大值與最小值，用余下二個數值的平均值作為該土的附著力。 |
