| 產品說明 |

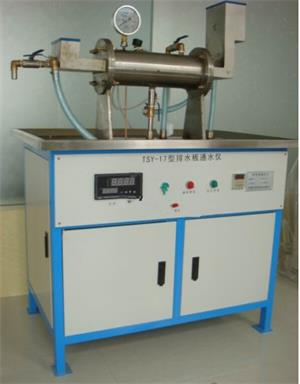

一、概述 塑料排水板也成土工聚合物排水帶、塑料板，是一種常用的帶狀排水材料，其截面寬度為l0cm，厚度為5mm左右。其質量指標主要為復合體及濾膜的抗拉強度和縱向通水量。 本產品應國家建材局質量檢測中心要求，由我廠研制生產，經質檢中心運行試驗證明，設計合理、各項指標均達到設計要求;是用于測試塑料排水板縱向通水量的專門測試儀器。 二、技術參數 1.試件尺寸：100mm*450mm 2.電源電壓：380V 3.重量：220Kg 4.外形尺寸：1100*650*950 三、工作原理 通過送水泵將送水溢流水箱中的水送入工作容器內，使容器內充滿水，再啟動加壓泵，為加壓容器加壓，通過壓力控制智能表控制水壓，再由加壓容器將壓力傳遞至工作容器，使之壓力平衡。 四、儀器的組成 排水板通水儀示意圖 1.工作容器 2.溢流平衡水箱 3.壓力泵水箱在左側門內 4.壓力控制智能表 5.加壓銅管 6.壓力傳感器 7.加壓泵 8.壓力表 9.排水管 10.進水平衡箱 11.送水管 12.時間控制智能表 13.進水口 14.送水溢流水箱 15.水位顯示器 16.排水口 17.送水泵 塑料排水板通水量測試儀(見圖)。它由不銹鋼制成，分八個主要組成部分：工作容器、加壓容器、溢流平衡水箱、進水平衡水箱、進水壓力水箱、送水溢流水箱、電動加壓泵、電動送水泵。 工作容器由φ130、厚2mm的不銹鋼圓筒與φ200,厚l0mm的法蘭盤焊接而成，有效長度為40cm。法蘭盤的中間開橢圓孔，孔口尺寸為120mm×15mm，與孔口底邊齊平設置帶孔眼的不銹鋼承托盤。工作容器上布置加壓表、排水口(帶閥門).加壓口(帶控制閥)、送水口(帶閥門)、溢流口(帶閥門)。 進水平衡水箱高30cm,通過150mm×40mm的水平連接段與法蘭盤焊接成整體。法蘭盤的開孔同壓力容器的法蘭盤一致。在水箱高l0cm處設置進水口。水箱內設置一道高25cm(以水箱的底面為基點)的溢流坎，進水平衡水箱的外側設置溢水口1。 溢流平衡水箱高為7cm，通過150mm×40mm的水平連連段與法蘭盤焊接成整體。法蘭盤的開孔同壓力容器的法蘭盤一致。水箱內設置一道高5cm(以水箱的底面為基點)的溢流坎，溢流平衡水箱的外側設置溢水口2。 五、試驗操作 5.1安裝試樣 將試件裁成約48cm長的試樣，兩頭的濾膜各除去lcm，將試件的4只角剪成45°倒角，并小心地裝入管狀乳膠膜內。 把排水板連同乳膠膜通過工作容器的孔口送入容器，沿承托板從另一孔口送出，使法蘭盤兩端的外露長度為4cm左右。 用橡膠墊分別套住排水板的出露部分，使橡膠墊緊貼法蘭盤外側，并將乳膠膜翻轉包在橡膠墊上。另兩塊橡膠墊分別套住排水板的剩余出露部分，使乳膠膜的翻轉部分被央在橡膠墊之問。排水板的濾膜應超出橡膠墊。 通過4顆螺桿分別將進水平衡水箱和溢流甲衡水箱固定在工作容器上，均勻擰緊螺絲。 5.2通水 打開送水泵、進水口閥門3通過進水口給進水平衡水箱注水，使溢流平衡水箱的溢流口2中有水流出，持續一段時間，以使排水板中的空氣排除和濾膜充分濕潤。之后關閉進水口閥門3。 5.3加壓 打開工作容器的排水口和送水口閥門，打開送水泵開關，通過送水口進水，至排水口有水流出時關閉進水口排水口，打開加壓泵開關，通過加壓泵加壓至要求壓力自動停止。 由于排水板的變形，壓力會有所下降，此時應隨時補壓，直至壓力穩定。該過程所需時間與排水板的芯帶強度和濾膜強度有關，大致需要0.5～2小時。 5.4測試通水量 打開進水口，使溢水口1和溢水口2有水排除，此時排水板兩頭的水位差正好為20cm，水利梯度為0.5，檢查壓力是否為350kpa。一切都符合要求后，可用量筒在溢水口2處測量通水量，并測水溫。6小時候重復測通水量，當二者的相對誤差小于2%時，以后者的通水量作為該排水板的通水量測試值。 每組排水板的測試數量為2條，以2條排水板的平均值作為該組排水板通水量的值。 六、配件清單 1.使用說明書1 2.合格證1 3.乳膠膜3個 4.橡膠墊2塊 厚1cm，尺寸為150mm x 60mm，中間開孔，尺寸為110mm x 6mm 5.接線方法，電源輸入為三項四線制，綠線為地線，其余三個任意接 |
