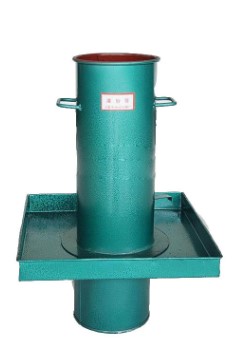

灌砂筒
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品說明 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
一、灌砂筒使用范圍 適用于在工地測定砂土、砂礫土，砂礫料、級配礫石、水泥穩定土、石灰穩定土等的容重，上述各種集料的大粒徑不得超過25mm。測定容重層的厚度不超過150mm。
二、灌砂筒技術參數
三、灌砂筒使用方法 1. 在試驗地點，選一塊平坦表面，并將其清掃干凈，其面積不得小于基板面積。 2. 將基板放在平坦表面上，當表面的粗糙度較大時，則將盛有量砂的灌砂筒放在基板中間的圓孔上，將灌砂筒的開關打開，讓砂流入基板的中孔內，直到儲砂筒內不再下流時關閉開關。取下灌砂筒，并稱量筒內砂的質量，準確至1g。灌砂筒注：當需要檢測厚度時，應先測量厚度后再進行進一步驟。 3. 取走基板，并將留在試驗地點的量砂收回，重新將表面清掃干凈。 4. 將基板放回清掃干凈的表面上(盡量放在原處)，沿基板中孔鑿洞(洞的直徑與灌砂筒一致)。在鑿?fù)策^程中，應注意不使鑿出的材料丟失，并隨時將鑿松的材料取出裝入塑料袋中，不使水分蒸發，也可放在大試樣盒內。試洞的深度應等于測定層厚度，但不得有下層材料混入，后將洞內的全部鑿松材料取出。對土基或基層，為防止試樣盤內材料的水分蒸發，可分幾次稱取材料的質量。全部取出材料的總質量為，準確至1g。 5. 從挖出的全部材料中取出有代表性的樣品,放在鋁盒或潔凈的搪瓷盤中，測定其含水量(以%計)。樣品的數量如下：用小灌砂筒測定時，對于細粒土，不少于100g；對于各種中粒土，不少于500g。用大灌砂筒測定時，對于細粒土，不少于200g；對于各種中粒土，不少于1000g；對于粗粒土或水泥，石灰，粉煤灰等無機結合料穩定材料，宜將取出的全部材料烘干，且不少于2000g，稱其質量，準確至1g。 注：當為瀝青表面處治或瀝青貫入式結構類材料時，則省去測定含水量步驟。 6. 將基板安放在試坑上，將灌砂筒安放在基板中間(儲砂筒內放滿砂到要求質量)，使灌砂筒的下口對準基板的中孔及試洞，打開灌砂筒的開關，讓砂流入試坑內，在此期間，應注意勿碰動灌砂筒。直到儲砂筒內的不再下流時，關閉開關，仔細取走灌砂筒，并稱量筒內剩余砂的質量，準確至1g。 7. 如清掃干凈的平坦表面的粗糙度不大，可省去(2)(3)的操作。在試洞挖好后，將灌砂筒直接對準放在試坑上，中間不需要放基板，打開筒開關，讓砂流入試坑內。在此期間，應注意勿碰動灌砂筒。直到儲砂筒內的砂不再下流時，關閉開關，仔細取走灌砂筒，并稱量剩余砂的質量，準確至1g。 8. 仔細取出試筒內的量砂，以備下次試驗時再用.若量砂的濕度已發生變化或量砂中混有雜質，則應該重新烘干，過篩，并放置一段時間，使其與空氣的濕度達到平衡后再用。
四、灌砂筒操作規程 1. 將盛有量砂(M5)的灌砂筒放在基板中間的圓孔上，將灌砂筒的開關打開，讓砂流入基板的中空內，直到砂不在流。取下灌砂筒，稱取量筒內砂的質量(M6)，準確至1g。 2. 稱取試坑中全部材料的總質量Mw。 3. 從挖出的全部材料中取有代表性的樣品，測定其含水量(ω，%)。用小灌砂筒測定時，細粒土不小于100g，中粒土不小于500g;用大砂筒，相應的細粒土不小于200g，中粒土不小于1000g，粗粒土或無機結合料穩定材料，不少于2000g，稱其質量(Md)。 4. 將基板放在試坑上，灌砂筒放在基板中間，打開灌砂筒開關，直至砂不再流動，稱取量筒內砂的質量(M4) 如清掃干凈的平坦表面的粗糙不大可省去3的操作，試洞挖好后直接對準放在試坑上，不需要放基板，打開筒的開關，后稱取剩余砂的質量(M4')。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
