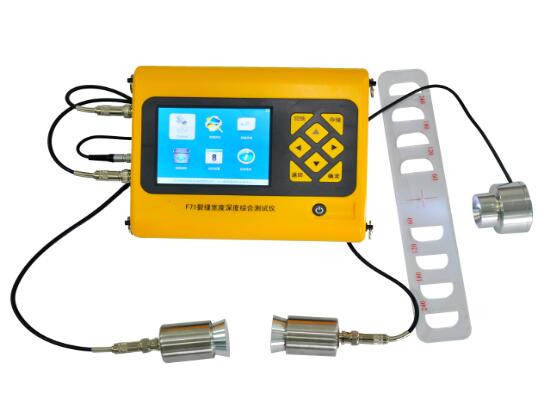

F71裂縫綜合測試儀
|
||||||||||||||||||||||||||||||||
| 產品說明 | ||||||||||||||||||||||||||||||||
產品用途
F71裂縫寬度深度綜合測試儀是集裂縫深度、寬度測量于一體的專業裂縫綜合測試儀器，主要用于橋梁、隧道、墻體、混凝土路面、金屬表面等裂縫深度檢測和裂縫寬度檢測以及被測裂縫圖像的存儲。
依據規范 《超聲法檢測混凝土缺陷技術規程》CECS 21：2000 性能特點
1、采用高速ARM A8高速圖像處理平臺，圖像瀏覽流暢、圖像處理速度快，無滯后，無拖影； 2、裂縫測寬的攝像頭具有方向指示，在使用的時候簡單快捷，很容易就可以把裂縫豎直放置于儀器屏幕中央并且快速判讀； 3、大屏幕顯示。5” 彩色液晶屏顯示，分辨率達640*480； 4、裂縫寬度多種判讀方式。裂縫寬度除自動判讀外，屏幕上顯示有電子刻度標尺，可人工移動游標界定裂縫邊界，顯示裂縫寬度值；可測試細微裂縫寬度； 5、采用彩色攝像頭，可以完整保存被測物體的圖像信息；
6、裂縫深度的測試深度大。 最大測試深度可達650mm.； 7、專用刻度尺。儀器配備了專用的刻度尺，輕便實用，提高了測試效率； 8、簡便的數據傳輸。儀器可以直接連接電腦，進行圖片和數據的拷貝，無需U 盤傳輸； 9、功能強大的機外數據分析處理軟件。可以對裂縫圖像重新判讀，可以分析處理裂縫數據，輸出圖像文件和EXCEL 報表，打印圖像；
技術指標
1、裂縫寬度值測量范圍：0～8mm； 2、測量精度：0.01mm； 3、存儲容量大：可存儲10 萬個裂縫測點的圖像及寬度數據； 4、裂縫深度測試范圍：≤650 mm； 5、裂縫深度測試誤差：≤10％； 6、測試數據存儲量：6000組測試數據； 7、內置可充電鋰電池，可連續工作8 個小時； 8、工作溫度：-10℃～+50℃； 9、主機體積：85mm×168mm×208mm； 10、重量：960g；
標準配置
主機界面
數據處理軟件
機外軟件具有強大的數據分析和處理功能：可以將數據導入到Word和Excel中，方便用戶后期的數據處理，可以保存和打印數據。 |
||||||||||||||||||||||||||||||||
