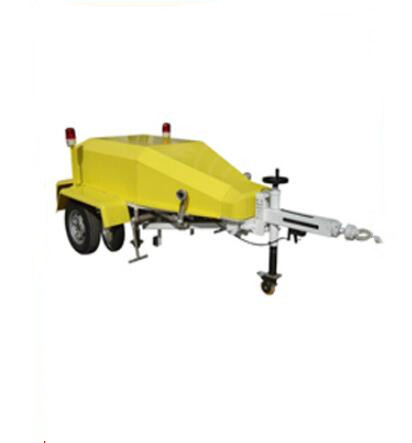

自動連續摩擦系數測量設備（橫向力）
|
| 產品說明 |
用途： 用于測定瀝青路面、機場道面或水泥混凝土路面的橫向力系數，測試結果可作為竣工驗收或使用期評定路面抗滑性能的依據；并可為路面養護提供依據。（國內首創、自主知識產權） 測試速度： 低速為10公里/小時,高速時可達90公里/小時。 工作溫度： -25℃～+60℃ 濕度：15℃時為95%； 測量輪可對輪跡帶的路面摩擦系數進行測量； 摩擦測試胎（特別光滑型）: 0.7±0.035MPa； 距離測試輪： 分辨率±20mm； 摩擦測試精度： 平均摩擦系數±0.01，計算中保存數例為5、10、15、20任選。 距離測試精度： ±0.1%加上輪胎磨耗（可依據距離改為樁號，且可修正）； 測試輪著地時的重量（左、右輪）： 77.56±1kg； 精密的球形萬向節牽引掛鉤，或傳統的環形掛鉤； 牽引鉤高度變化補償轉軸機構； 路面傾斜補償轉軸機構； 破損路面輪壓快速穩定補償機構； 橫向力標定接口與機械構件； 由汽車自身電源為供水系統及測量系統提供電源； 供電不需外加發電裝置； PLC控制測量機構； 無線數據傳輸； windows操作系統； 監控圖像，實時顯示； 測試拖車尺寸：2×1.4×0.8（米）（長×寬×高） 工作電壓：牽引車供電，直流12V； 整機重量：300kg。 1． 根據需要確定采用連續測定或斷續測定，以及每公里測定的長度。選澤并設定“計算區間”，即輸出一個測定數據的長度。標準的計算區間為20m，根據要求也可選擇5m或10m。 2． 輸入所需的說明性預設數據，如測試日期、路段編號、里程樁號等。 3． 將車輛駛向測試路段，提前100～200m處降下測試輪。測定車的車速可根據公路等級的需要選擇。除特殊情況外，標準車速為50km/h，測試過程中必須保持勻速。 4． 進入測試段后，按開始鍵，開始測試。在顯示器上監視測試運行變化情況，檢查速度、距離有無反常波動，當需要標明特征（如橋位、路面變化等）時，操作功能鍵插入到數據流中，整公里里程樁上也做相應的記錄。 5． 測試路段名稱及樁號、公路等級、測試日期、天氣情況，路面在潮濕狀態下的路表溫度，描述路面結構類型及外觀等。 6． 測試過程中交叉口、轉彎等特殊路段及里程樁號的記錄。 7． 數據處理打印結果，包括各測試點路面摩擦系數值、行程距離、行使速度，每一個評定路段路面摩擦系數值統計個數、平均值、標準差、變異系數。 8． 公路沿線摩擦系數的變化圖，不同摩擦系數區間的路段長度占總測試?yán)锍贪俜直鹊慕y(tǒng)計表。 |
