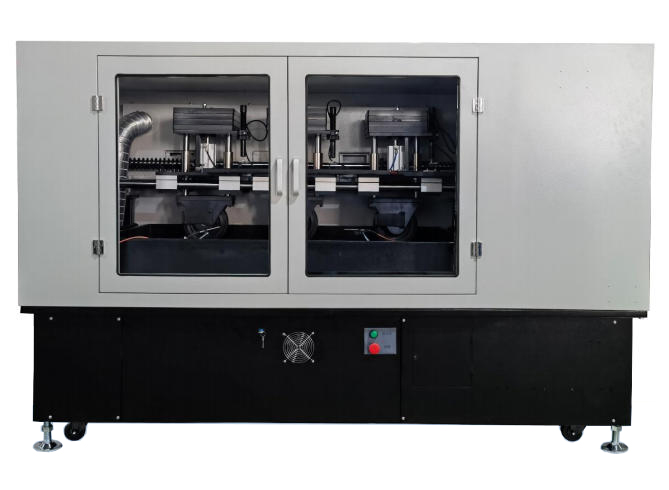

HTHY-0719型自動車轍試驗儀
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品說明 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
符合標準： JTG 3410-2025《公路工程瀝青及瀝青混合料試驗規程》 簡介 自動車轍試驗儀是專門用于在實驗室內模擬并量化評價瀝青混合料高溫抗車轍性能的關鍵設備。通過精確 控制的試驗條件 ，模擬實際路面在高溫環境下承受車輪反復碾壓的工況。試驗過程中設備自動、連續、高精度 地測量并記錄試件表面產生的車轍變形隨碾壓次數或時間的變化量，并自動計算動穩定度值，其直觀反映了瀝 青混合料在高溫條件下抵抗永久變形的能力。 該設備高度自動化，集成了精確的溫度控制系統、穩定的加載機構、配備高精度位移傳感器以及數據采集 與處理軟件，保證試驗結果的重復性和準確性，其試驗方法滿足行業規范 JTG3410 T0719，是瀝青路面材料配 合比設計優化、瀝青性能評價以及路面施工質量控制過程中不可或缺的重要科研與質檢工具，為預防和減少瀝 青路面高溫車轍病害提供了科學的實驗室評價依據。 設備參數
設備特點 1. 位移監測 + 采用精度±0.01mm 位移傳感器。 + 多點數據采集技術，采集點為試模中心位置，中心位置±7.5mm，±22.5mm，±37.5mm 七個 點 ，七個點的位移值計算平均值，提升數據穩定性與準確性。 2. 溫度控制 + 絕對溫度傳感器，寬溫控范圍、高精度、強穩定性。 + 瀝青混合料的溫度敏感性高，采用 PWM 調制+PID 算法 ，實現溫度穩定無過沖。 + 箱體內空氣大循環+攪拌系統，確保溫度均勻性。 3. 壓力加載 + 配重塊加載方式 ，試輪的壓力為 0.7MPa±0.03MPa。 + 試輪抬起采用氣缸的方式，操作方便，高效省力。 4. 電腦控制和傳感器協同 + 實時顯示車轍變形量，行走次數，溫度等參數。 + 車轍變形量-行走次數和溫度-時間曲線。 + 自動生成并保存試驗報告。 + 溫度、位移、壓力傳感器線性調制，保障全量程測量一致性。 + 軟件按 JTG 3410 T0709 的要求自動計算動穩定度值。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
