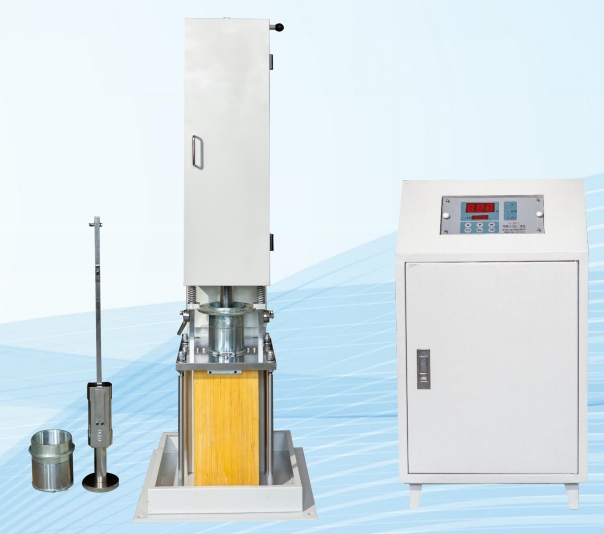

LX-MDJ II型馬歇爾電動擊實儀（兩用）
|
| 產品說明 |
一、用途及適用范圍
LX-MDJⅡ型馬歇爾電動擊實儀是根據中華人民共和國交通行業標準 JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的 T0702-2011《瀝青混合料試件制作方法（擊實法）》所規定的要求設計制造的，適用于大型馬歇爾穩定度試驗和Φ152.4mm×95.3mm 大型圓柱體試件的成型，也適用于標準馬歇爾穩定度試驗、間接抗拉試驗（劈裂法）等所使用的Φ101.6mm×63.5mm 圓柱體試件的成型。
二、主要技術指標和參數
1、重錘 1： 4536g±9g（0702 和 0702A 型配置）
2、重錘 2： 10210g±10g(0702A 型配置)
3、重錘落差： 457.2mm±1.5mm
4、試模 1： 適用于101.6 ㎜×63.5 ㎜試件（0702 和 0702A 型配置）
5、試模 2： 適用Φ152.4 ㎜×95.3 ㎜試件(0702A 型配置)
6、擊實速度： 60 次±5 次)/分鐘
7、擊實次數： (0~999)次
8、木塊擊實座： 457mm×200mm×200mm
9、混凝土底座： 120mm×460mm×480mm；
10、電源電壓： AC（220±10%）V 50Hz；
11、電動機功率： 370W；
12、使用條件： 環境溫度：-10℃～35℃； 相對濕度：≤85%
13、外形尺寸： 550mm×550mm ×1740mm（長×寬×高、主機）
14、整機重量： 約 180kg
三、儀器主要特點
1、本儀器為落地式結構，由機械錘擊與電氣控制箱兩部分組成，機械錘擊傳動機構由電機、減速機、鏈條驅動。
2、電氣控制箱采用單片機、彩色液晶觸摸屏技術，可預置、修改擊實次數，可設定、修改停機延時時間；可完成自動擊實，自動停止，自動切斷電源，并關閉電機等操作；擊實次數、延時時間等參數實時顯示。
3、設計有人性化的手動提錘功能，使提錘操作省力、安全、便捷，給用戶帶來方便。
4、采用壓圈固定試模套的機構，解決試模固定問題，使試模不易移動，更加穩固，減少實驗誤差。
5、設有安全操縱桿，當試模正在裝入或取出時可使擊實壓頭不能落下。
|
