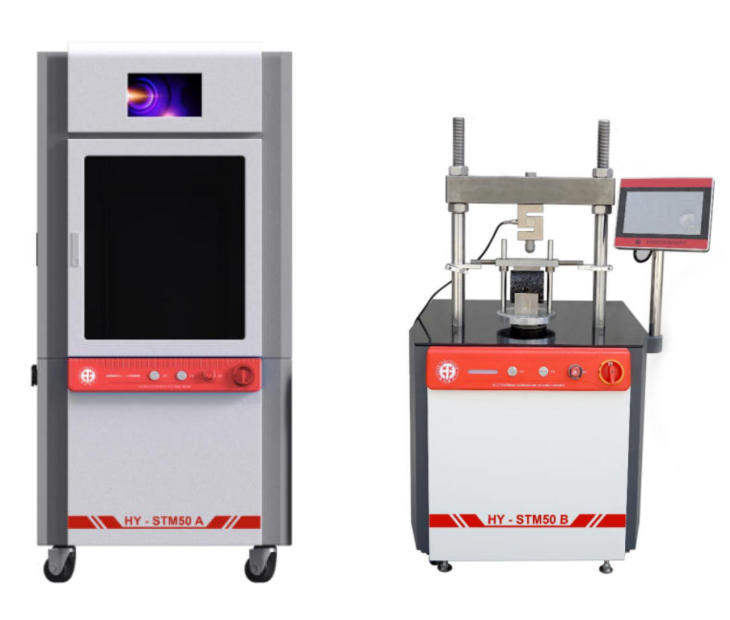

瀝青混合料多功能試驗機是一款可執行多個試驗的平臺，根據瀝青混合料設計檢驗和性能測試中部分試驗的共同特性，比如都是固定的加載速度、一定的環境溫度、被測量類似等特點設計開發，現有可做瀝青混合料破壞性相關試驗的設備一般都是只做單個試驗或者只集成兩個試驗，這樣的話做這些試驗就得好幾個設備，不僅占用試驗室空間，更是一種資源和資金的浪費，基于以上原因特開發的此款多功能試驗機。此設備配置了自主研發的控制系統和操作軟件，根據需要選擇夾具，同時在軟件界面選擇對應的試驗，即可進行相應的試驗。
HY-STM50A產品特點
采用高硬度優質鋼作為框架，結構簡單穩固。
采用 10.1 寸高清亮全視角觸摸屏控制和顯示。
對溫度傳感器、位移傳感器、壓力傳感器做線性調制，能確保滿量程內的精度要求。
可自動生成和保存試驗結果，并顯示相關曲線。
自帶恒溫箱，具有制冷和加熱功能。
采用 PWM 調制方式進行溫度 PID 控制，溫控范圍廣，精度高，穩定。
16 位的自適應數據采集系統，采樣頻率高達 5KHz。
HY-STM50A技術參數
| 加載能力 49KN |
| 加載行程 50mm |
| 位移傳感器量程 0~20mm |
| 位移傳感器精度 ±0.01mm |
| 壓力傳感器量程 0~50KN |
| 壓力傳感器精度 ±30N |
| 柱間距 400mm |
| 控溫范圍 -10℃~+70℃ |
| 控溫精度 ±1℃ |
| 電源 380V 50Hz |
| 功率 5KW |
| 外形尺寸 700x750x1650（mm） |
| 重量 300Kg |
HY-STM50B產品特點
采用高硬度優質鋼作為框架，結構簡單穩固。
采用 10.1 寸高清亮全視角觸摸屏控制和顯示。
對溫度傳感器、位移傳感器、壓力傳感器做線性調制，能確保滿量程內的精度要求。
可自動生成和保存試驗結果，并顯示相關曲線。
可定制不同的夾具用于相應的試驗。
16 位的自適應數據采集系統，采樣頻率高達 5KHz。
HY-STM50B技術參數
| 加載能力 49KN |
| 加載行程 50mm |
| 位移傳感器量程 0~20mm |
| 位移傳感器精度 ±0.01mm |
| 壓力傳感器量程 0~50KN |
| 壓力傳感器精度 ±30N |
| 柱間距 400mm |
| 電源 380V 50Hz |
| 功率 3KW |
| 外形尺寸 750x700x1350（mm） |
| 重量 220Kg |
相關實驗：
半圓彎曲試驗（SCB）
試驗簡介
半圓彎曲試驗用于常溫下測定瀝青混合料的斷裂能，用試驗所得的柔性指數來評價瀝青混合料的抗裂性能。
適用規范
T0762 瀝青混合料抗裂性能試驗（半圓彎曲法）
AASHTO TP124 EN12697-44
IRT 試驗
試驗簡介
IRT 試驗通過測定 RTindex和從壓力-位移曲線上獲取的其他參數，從而評價瀝青混合料在高溫下抵抗車轍的能力。
適用規范
ASTM D8360
小梁彎曲試驗
試驗簡介
瀝青混合料彎曲試驗主要用于測定瀝青混合料在規定溫度和加載速率時彎曲破壞的力學性質。
適用規范
T0715 瀝青混合料彎曲試驗
層間黏結強度試驗（直剪法）
試驗簡介
該實驗適用于使用現場鉆芯試件測定封層、黏層、透層及防水層（以下統稱粘結層)與瀝青混合料之間的層間粘結強度。
適用規范
T0678 層間黏結強度試驗（直剪法）
EN12697-48
層間黏結強度試驗（拉拔法）
試驗簡介
該試驗用于測定和評價封層、黏層、透層及防水層(以下統稱黏結層)與瀝青混合料之間的層間黏結強度。本方法適合現場鉆芯試件進行室內試驗。
適用規范
T0678 層間黏結強度試驗（直剪法）
EN12697-48
馬歇爾穩定度試驗
試驗簡介
該試驗主要用于瀝青混合料的配合比設計或?yàn)r青路面施工質量檢驗，浸水馬歇爾試驗可檢驗瀝青混合料受水損害時抵抗剝落的能力，測試其水穩定性檢驗配合比設計的可行性。
適用規范
T0709 瀝青混合料馬歇爾穩定度試驗
瀝青混合料劈裂試驗
試驗簡介
該試驗主要用于測定瀝青混合料在規定溫度和加載速率時劈裂破壞或處于彈性階段時的力學性質，也可在瀝青路面結構設計選擇瀝青混合料力學設計參數及評價瀝青混合料低溫抗裂性能時使用。
適用規范
T0716 瀝青混合料劈裂試驗
|
